MC-275Y（液壓型）技術參數
一、 概況

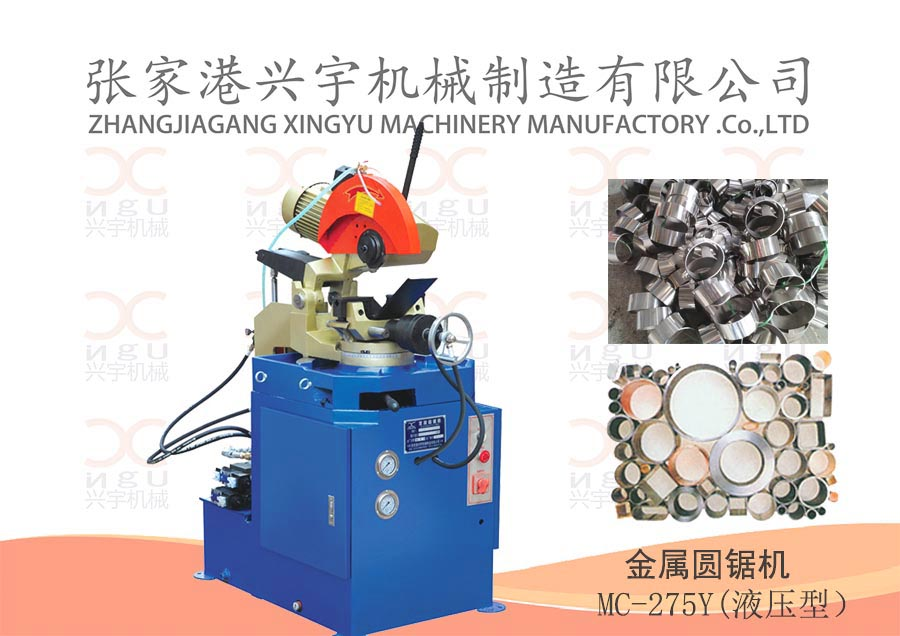

MC-275Y型金屬圓鋸機，是本公司在引進國外先進技術的基礎上，加以創新和發展的一種液壓半自動鋸切機床，其產品性能達到同行業先進水平，能鋸切各種截面形狀的普通鋼、不銹鋼、銅、鋁等金屬型材，尤其是鋸切各種管材最為理想。該機采用電、液連動控制，鋸切時只需人工上料、出料，其工件的夾持、松開、進刀、退刀均由電器、液壓控制自動完成，使加工準確、效率高，適宜于長時間連續作業。

機器特點：

1、 價格合理，操作方便；

2、 液壓控制使工件夾持更牢固、進刀更平穩，有利于連續性負載作業；

3、 噪音小，無粉塵污染，切口平整、無毛刺；

4、 可切及斜切各種角度，接口連接完美；

5、 機器體積小，斜切時原材料位置不變，占用空間小。

二、 技術參數

1、鋸切電機                 2/4極   1.8/2.4KW

2、電    壓         380V  50HZ（控制線路220V  50HZ）

3、冷卻泵電機                    40W

4、適用鋸片         外徑≤Ф275內孔Ф32銷孔2-Ф11×63

5、電動機                       0.75KW

6、油泵                      YA1 12FA3-H10

7、排量                         10L/min

8、系統壓力                     12Mpa

9、夾鉗最大開度                 100mm

10、機器重量                    220Kg

11、液壓油                  32#抗磨液壓油（冬天）

                            46#抗磨液壓油（夏天）

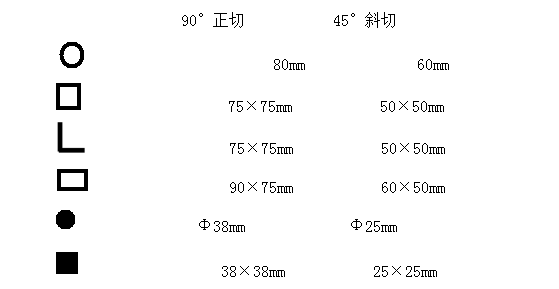

三、 鋸切能力

四、 安裝與調試

1、 機器必須安置于水平地面上，四個底腳用螺栓將其固

定。

2、 機器內部線路已組裝調試好，將電源（380V 50HZ、三

相四線制）接好，同時機臺必須接地，以確保安全。

3、 確認轉向：接通電源后指示燈亮，然后將變極開關打開

（置“1”或“2”檔），此時踩下腳踏開關電機旋轉，視主軸旋轉方向與護蓋上箭頭所示方向一致，如反向則調換三相電源線中任意兩相即可。

五、 操作說明

1、接通電源，試準旋向后，切斷電源，向油箱加油（推薦：

32#機械油），向水箱內加1：10乳化液。（約水箱容積的2/3即可）

2、裝上鋸片，鋸齒尖方向要與安全護蓋上箭頭所示方向相

同，且將其緊固。

3、鋸切行程調整：調節限位螺母，將調速閥關閉后再打開

一點（逆時針），讓機頭空載慢慢下移，直到鋸片能切斷被切工件為止，上限調節使鋸片離開被切工件約10mm左右為宜。

4、夾持調整：先將調速閥關閉，確保機頭不動，再將工件放入鉗口內調節夾鉗手柄，將電源開關開—關—交替，直至調整到將工件夾牢為準，此時再將鎖緊螺母緊半圈即可。

六、注意事項

1、在操作本機器前請戴上安全墨鏡；

2、開機前必須檢查鋸片是否安裝正確及牢固；

3、為了確保操作人員安全，請不要穿寬松服和留長發；

4、夾持工件必須牢固，以防打壞鋸片。

5、鋸片鈍化時必須重新修磨；

6、更換鋸片前必須先切斷電源；

7、鋸切中如發生意外，請按急停開關或再踩下腳踏開關；

8、鋸片轉速的選擇：

本機具有快慢兩檔，快檔適合鋸切2mm以下的高頻焊管，慢檔適合于厚壁管及實心棒材。

七、機床的維護及保養

1、機頭內的齒輪油必須定時依要求更換（看指示牌）；

2、安裝鋸片時，要將鋸片、鋸片軸和刀蓋檫干凈；

3、使用后夾鉗應清理干凈，并上好黃油；

4、機頭與轉座必須每班加油潤滑；

5、工作結束或清洗維護機床前一定要切斷電源，以確保安全。
