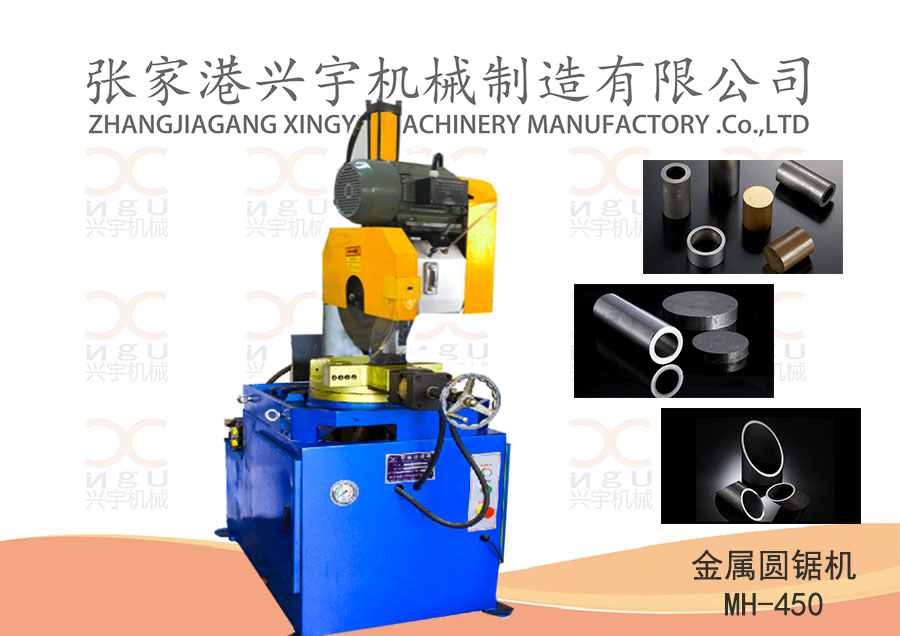

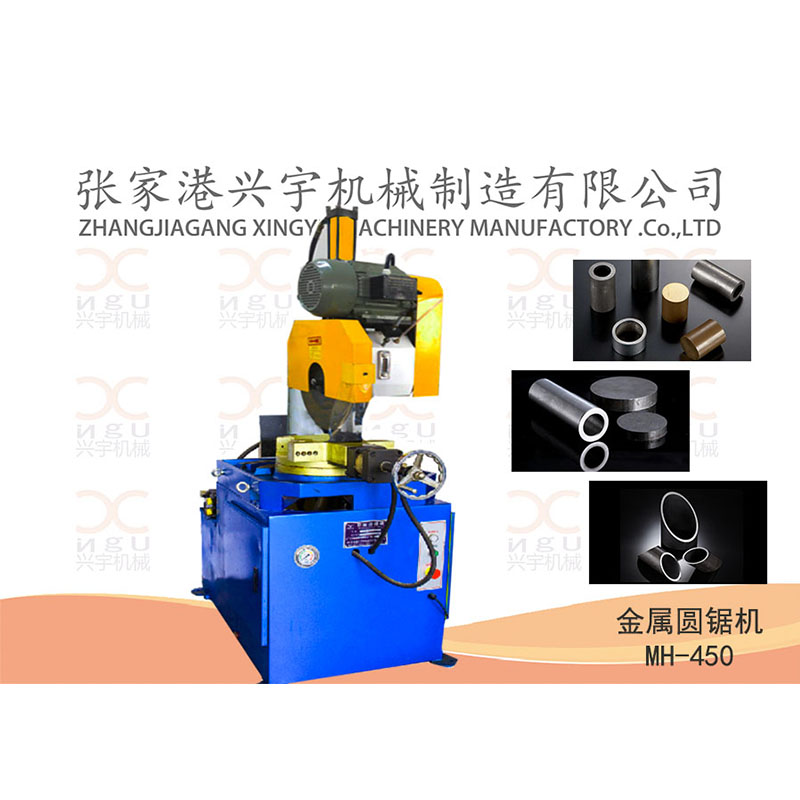

MH-450半自動液壓切管機

 第一章  產品性能簡介

一、簡介

    450型金屬圓鋸機是一種，自動夾料，自動切割，切斷后自動松夾循環動作的油壓金屬鋸切機床，能鋸切各種不同截面形狀的普通鋼、不銹鋼、銅材、鋁材等金屬材料，尤其是鋸切各種管材較為理想。

本機具有操作簡單、噪音小、無粉塵污染、鋸切質量好、切口內外基本無毛刺、生產效率高等特點。

 機器外形尺寸：1300mm×1400mm×1900mm

機器重量：950kg

二、機器的安裝

1．在圓鋸機前根據機器外形尺寸預留足夠的工作空間。

2．使用堆高機運送到位后，輕輕放下，切勿摔倒或強烈碰撞。

      3．利用水平儀將機器調整到水平位置。

      4．將三相380V、50HZ交流電源和黃綠雙色地線接妥，務必將黃綠雙色地線接地，以免漏電發生危險。

5．接通電源線并接上無熔絲開關或閘刀開關，這時注意不可缺相，以免電機因無法啟動而燒毀。

6．電機啟動后檢查運轉方向與鋸片罩殼上紅色箭頭是否吻合，若相反請將其中兩條相線對調即可，注意黃綠雙色地線不可交換。

7．安裝鋸片時參照鋸片護罩上的紅色箭頭，齒形方向與箭頭方向一致，不可反裝，以免鋸片破裂造成危險；機器工作之前應確保鋸片被防松螺絲鎖緊，否則也會引起鋸片破裂。

第二章  主要技術數據

1.電機功率：2/4變極     2.8/3.6KW

2.電壓：     380V         50HZ

3.冷卻泵電機功率：380V     40W

4.夾鉗最大開度：160mm

5.適用鋸片：外徑Φ300～Φ450mm，內孔Φ32mm/Φ50mm

銷孔2-Φ11×63 mm

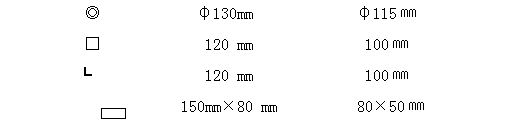

7.最大鋸切能力：

      型材       正切90°      斜切30～45°

8. 機械用油配備：

      機頭用油：460#雙曲線齒輪油

      切削冷卻油：根據所據切材料而定

      機頭儲油器油缸用油：320#CPC通用機械油

第三章   操作說明

1.接通電源，試準轉向后切斷總電源，加注2/3水箱高度濃度為1：10的乳化冷卻液。

2.放松浮動夾鉗后鉗座的兩只螺釘，調整后鉗座的位置，大約與主夾鉗的后鉗座對齊，將兩只螺釘鎖緊。

3.將欲切的材料放進夾鉗中，順時針旋轉手輪夾緊工件，再逆時針退3/4圈，再將夾鉗固定螺母鎖緊；調壓閥可將低夾鉗的夾持壓力，以免較薄的工件被夾扁。

4.放松夾鉗，取出工件，關閉電源。

5.將流量控制閥順時針鎖緊至零位，踩下腳踏開關，慢慢調整進刀速度調整進刀至適當?shù)纳疃?，關閉進刀調速閥，旋轉下降極限設定螺母，機頭上線鋸片需恰好離開鋸切工件的位置至少要有15MM高度，好讓切割時好讓切割電機有足夠的啟動時間距離，以免發生鋸片爆裂。

6.準備切管時，先將流量控制閥順時針鎖緊至零位，踩下腳踏開關，慢慢打開流量控制閥，讓鋸片慢慢接近切割工件，至切割聲音清脆，鐵銷稍微有一點打卷切不能有發焦發黃速度及可，切記進刀速度不可過快。

第四章 保養說明

1. 機油的更換：

第一次7日內，第二次在60日內更換，以后每180日更換一次。更換時將將機頭下方放油悶頭打開放掉舊機油，重新將悶頭纏上防漏膠布后鎖回原位，再?gòu)臋C(jī)頭上端注油口注入新機油，由油窗處觀察，加至油窗一半以上即可。

2.切削液的補充：

選用適當?shù)那邢饕海ㄔ砘海┲苯拥谷氪裁婕纯伞?/span>

4.進刀導軌的潤滑：

在黃油嘴處用黃油槍打入適量的黃油潤滑，每班一次。

5.齒輪間隙的消除：

機器在正常運轉一段時間后，機頭內的齒輪組會有微小磨損從而產生間隙，造成鋸片搖擺，不但會降低鋸切精確度，還有可能發生鋸片破裂的危險，必須經常檢查鋸片的搖擺情況。檢查時關閉機器，用手朝上下方向搖動鋸片，如有搖動表明鋸片軸向間隙過大，首先將壓緊螺帽放松，再將壓緊螺絲鎖緊到鋸片不會搖動的程度即可，最后鎖緊壓緊螺帽。若鋸片徑向間隙過大，須更換蝸輪蝸桿。

6.鋸片的更換：

鋸片不鋒利會造成鋸片破裂，用鈍了的鋸片不可鋸切，必須更換刃磨，更換時請先關閉主電源，將鋸片鎖緊螺絲拆下，更換新磨或新鋸片，注意鋸齒的旋向應與主軸轉向一致，否則無法切削，按裝完畢后依照相反程序恢復原狀，開動機器，檢視運轉正常，鋸片無搖擺現象后方可開始鋸切。

第五章  常見故障及排除

第七章  鋸片齒數參照表

圖片展示
