全 自 動 彎 管 機

DW38-2-3CNC

技 術 參 數

1、機器型號：DW38-2-3CNC  單頭三維數控雙層模伺服彎管機

2、機械主要技術參數

3、機械主要構件及主要元器件

3.1機械主要結構由優質鋼板焊接而成，強度高，鋼度大。

3.2結構件采用打砂方式除銹并噴有防銹漆。

3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”，英文為“HITECH”。

3.4采用日本三菱公司進口的PLC程序機和伺服驅動器，伺服電機為日本原產三菱，結構緊湊、精度高、使用壽命長。

3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控，密封性能強。

3.6電磁閥均來自臺灣著名品牌“液壓朝田”，油位高度有清晰直觀的顯示。

4、機械主要功能

4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行，所有訊息說明均可自行選擇以中文顯示。

4.2程式和資料有密碼保護功能。

4.3彎管、轉角和送料為電機伺服控制。

4.4單層模、雙層?；蛟谕唤M輪模上可變化6D以上元曲率功能，提供選擇。

4.5機械控制系統有加工計數功能及故障自診功能。

4.6機械具有安全防護和急停保護功能。

5、隨機出廠文件和資料

5.1產品合格證1份。

5.2使用說明書1份。

5.3隨機配密封圈一套。

5.4隨機配內六角扳手一套。

5.5模具圖紙（按合同提供）。

第二部分 安裝、驗收、培訓、售后服務

1、安裝驗收

1.1機械由供方送到需方工廠后需方負責卸車。

1.2供方負責機械的調試。

1.3供方按需方提供的管件（以合同要求為準）進行彎管試樣后由需方驗收。

2、培訓

對調整工、操作工、維修工（液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員）進行培訓，使其會操作、會調整、會維修、會編程。

3、售后服務。

3.1質量“三包”期限：從設備在需方調試驗收合格之日起計算12個月。

3.2“三包”期限內設備發生故障，供方負責免費維修、更換零部件（需方違反操作規程引起的意外損壞除外）。

3.3供方接到需方要求提供服務的電話（傳真）后當天作出響應，24小時內（節假日除外）派員到需方現場。

其他：

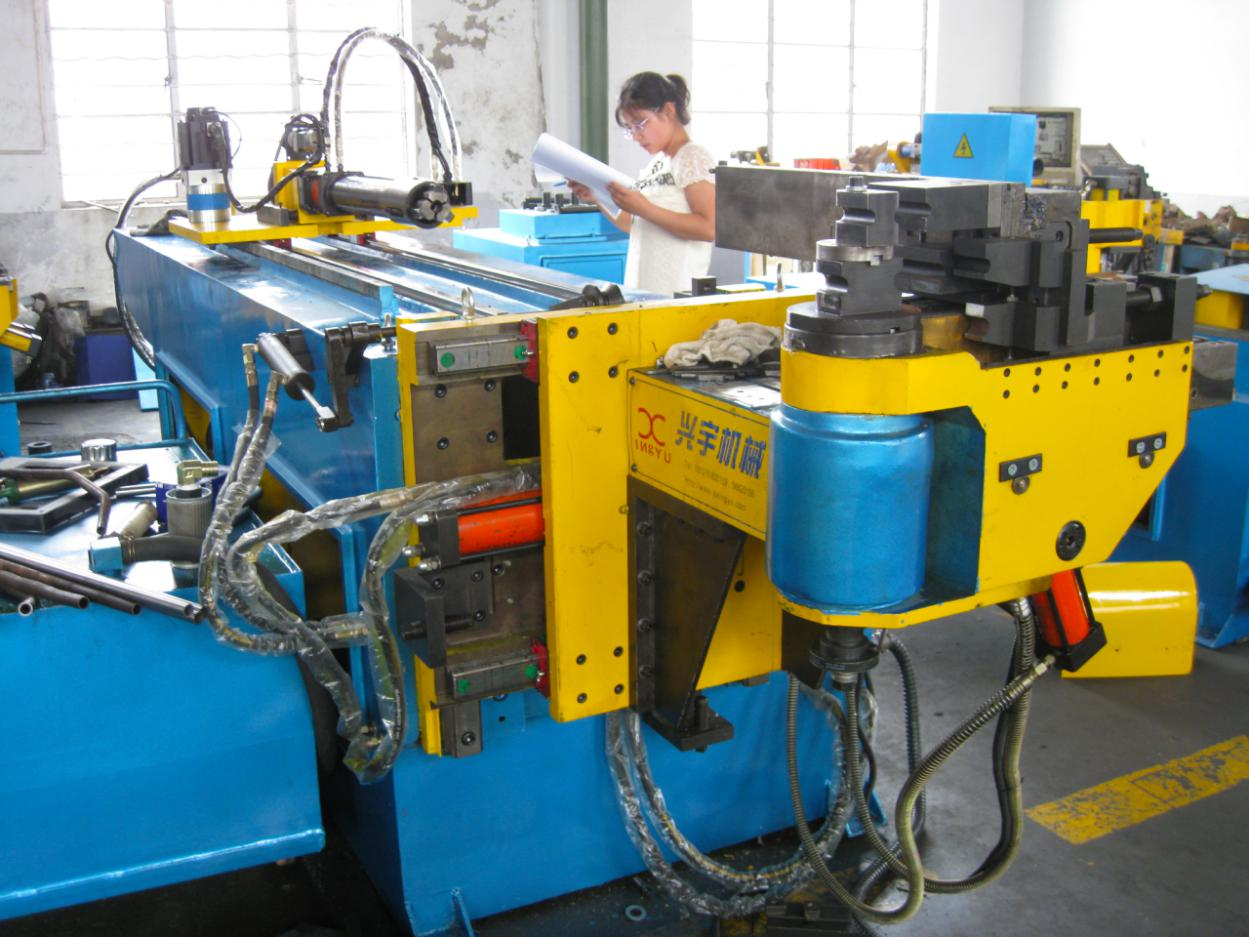

圖片展示

附一：DW38-2-3CNC全自動彎管機主要元器件目錄表
