DW50-3-4CNC三維數控彎管機 技術參數

一．技術參數

二．技術特點

（1）、控制系統

送料系統采用三菱伺服，彎管、轉管、機頭升降、機頭移位系統采用臺達伺服電機?？刂葡到y(tǒng)保證連續穩定運行。系統可實現轉管、送料及彎管的手動、點動、半自動及自動操作。彎管設有輔推進料系統和快彎、慢彎以及彎管整形時間調整以確保彎管速度、精度與質量穩定。

（2）、設備功能要求

1操作屏為獨立式操作屏，液晶觸摸式顯示屏幕，對話式操作，程序設定簡便容易。系統可自動對故障進行檢測并提示。具有操作錯誤報警提示等功能，并具有三維坐標系X、Y、Z轉換彎管工作值Y、B、C功能。

2具有平式夾鉗，可增強彎管剛性。

3Y、C、B軸，每個軸有不同的速度供選擇，并能單獨編程，以適應不同管件的彎制。

4設備工作噪音≤80dB。運動速度采用“脈沖”加減技術，機器運作快且平穩。

5具有斷電記憶功能，數據可永久保存。

6試彎時可選用手動分解動作，觀察干涉點，修改動作。

7在彎曲最后一個彎時，卡爪可自動松開，小車退回到接料位置，避免彎管干涉。

8每一彎可設定送料、退彎、轉管三軸同時動作或不同時動作，避免干涉點，從而提高生產效率。

9對工件有計數功能。

10有同時歸零功能。

11有自動偵測錯誤或機器故障功能，并在熒屏上顯示，便于操作者排除。

12當導模長度無法滿足彎曲角度需要的時候，導模可松開退回，重新夾緊，達到繼續彎曲，直達所需彎曲角度。

13帶管端彎曲。

14彎管數量累積計數。

（3）、床身結構穩固，不變形。

（4）、小車導軌采用臺灣HIWIN線性導軌，小車運行穩定靈活，定位準確。

（5）、設備附帶彎管模具且滿足彎管參數要求：

①、 彎管直徑：

②、 管材：碳管、不銹鋼管。

（6）、設備具有安全保護裝置，確保操作人員安全。工作時如遇故障，能及時停機并有故障顯示。

（7）、彎管機彎管臂旋轉方向：順時針旋轉（俯視）；

（8）、彎管機顏色：床身為天藍金屬漆，小車和彎管臂等運動部件為黃色樹脂漆 。

附一：DW50-3-4CNC全自動彎管機主要元器件目錄表

DW50-3-4CNC主要元器件

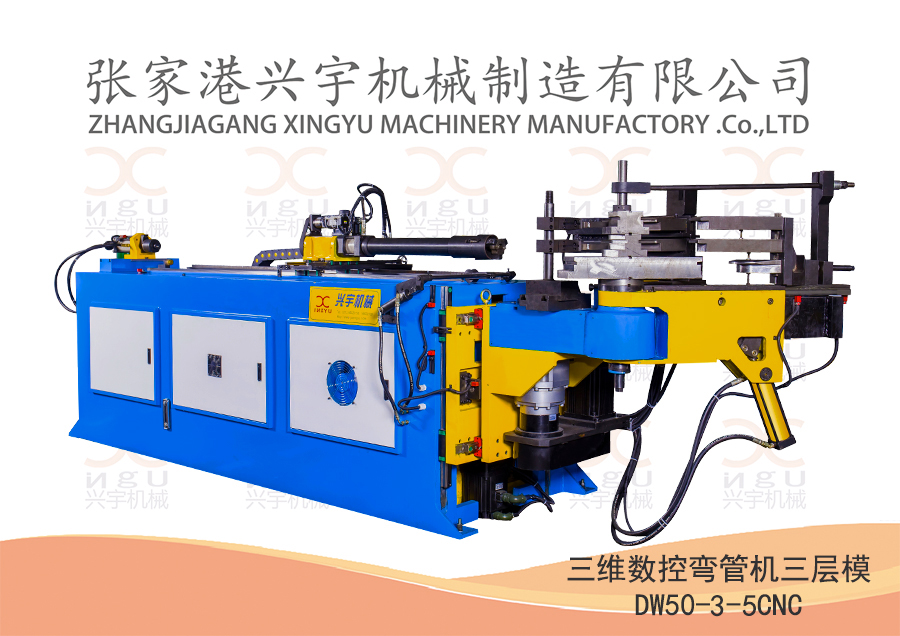

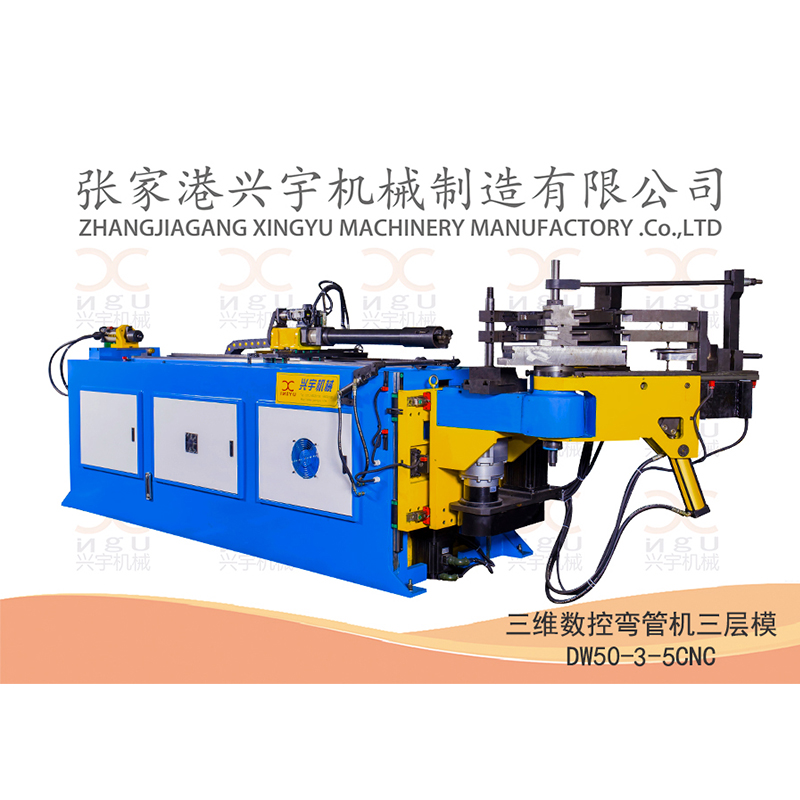

圖片展示
