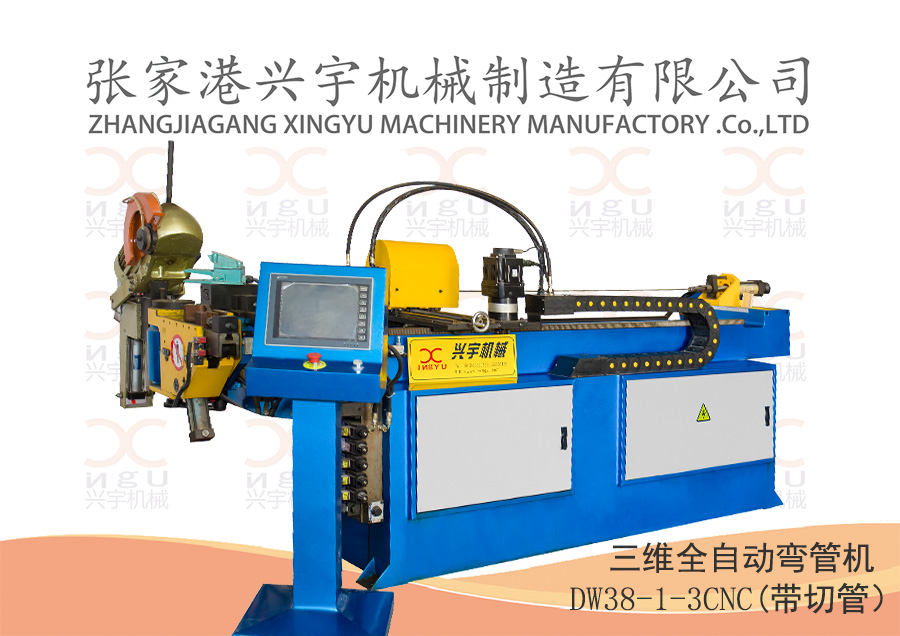

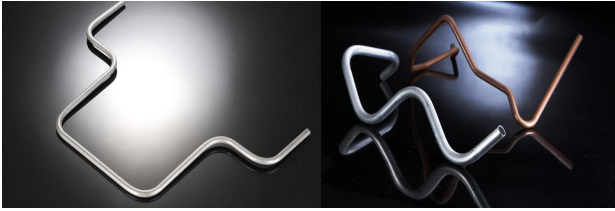

全 自 動 三 維 液 壓 彎 管 機

DW38-1-3CNC（帶切管）

1、機械主要技術參數：

最大彎管能力                             f38′2  A3

彎曲半徑范圍                             R25-200

最大彎曲角度                             195°

最大彎曲數                               20

最大彎曲長度                             1800

最大彎曲方向                             順時針

旋轉角度                                 0-±360°

彎曲速度                                 12  Deg/sec

彎曲精度                                 ±0.05

送料速度                                 1100 mm/sec

送料精度                                 ±0.05

轉角速度                                 300  度/sec

轉角精度                                 ±0.05

系統額定壓力                             12Mpa

油泵排量                                 14L/min

司服馬達功率                             400W

自動送料伺服馬達功率                     1.5KW

電機功率                                 4KW

機器外形尺寸                        3400×900×1300

機器重量                                 2200kg

液壓油                          32#抗磨液壓油（冬天）

46#抗磨液壓油（夏天）

2、 原理介紹：

本機由主傳動機構、芯棒機構、頂料機構、夾料機構、小車送料裝置、伺服轉角裝置、電氣系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，并由觸摸屏設置參數，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到高精度彎制空間立體管的目的。

3、機械主要構件及主要元器件：

3.1機械主要結構由優質鋼板焊接而成，強度高，鋼度大。

3.2結構件采用打砂方式除銹并噴有防銹漆。

3.3觸摸屏采用臺灣原產海特克有限公司生產的10.4英寸“海泰克”，英文為“HITECH”。

3.4采用臺達公司進口的PLC程序機和伺服驅動器，伺服電機為臺灣原產VGM，結構緊湊、精度高、使用壽命長。

3.5接近開關和編碼器分別為日本“omron”歐姆龍和日本“NEMICOM”內密控，密封性能強。

3.6油泵和電磁閥分別來自臺灣著名品牌“朝田液壓”和日本“榆次油研”，油位高度有清晰直觀的顯示。

4、機械主要功能：

4.1程式編寫及輸入均直接在人機對話式觸控屏幕上進行，所有訊息說明均可自行選擇以中文顯示。

4.2程式和資料有密碼保護功能。

4.3轉角和送料為電機伺服控制。

4.4機械控制系統有加工計數功能及故障自診功能。

4.5機械具有安全防護和急停保護功能。

5、隨機出廠文件和資料：

5.1產品合格證1份。

5.2使用說明書1份。

5.3隨機配密封圈一套。

5.4隨機配內六角扳手一套。

5.5模具圖紙（按合同提供）。

第二部分 安裝、驗收、培訓、售后服務

1、 安裝驗收

1.1機械由供方送到需方工廠后需方負責卸車。

1.2供方負責機械的調試。

1.3供方按需方提供的管件（以合同要求為準）進行彎管試樣后由需方驗收。

2、培訓

對調整工、操作工、維修工（液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員）進行培訓，使其會操作、會調整、會維修、會編程。

3、售后服務。

3.1質量“三包”期限：從設備在需方調試驗收合格之日起計算12個月。

3.2“三包”期限內設備發生故障，供方負責免費維修、更換零部件（需方違反操作規程引起的意外損壞除外）。

3.3供方接到需方要求提供服務的電話（傳真）后當天作出響應，24小時內（節假日除外）派員到需方現場。

其他：

1、注冊商標：

2、未盡事宜雙方另行協商。

3、本協議一式二份，雙方各執一份。

4、本協議雙方代表簽字、蓋章后生效。
