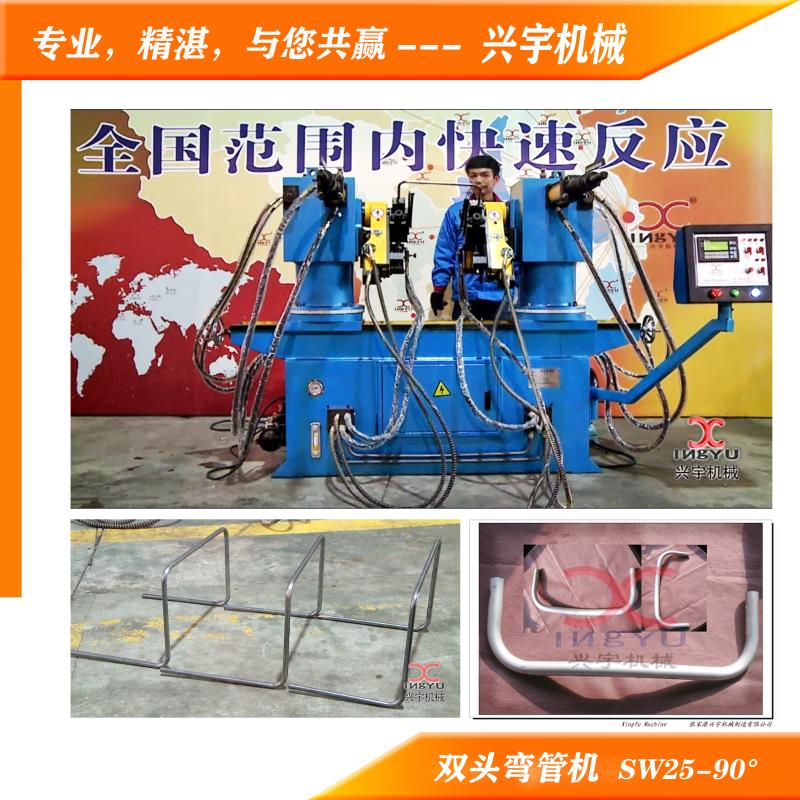

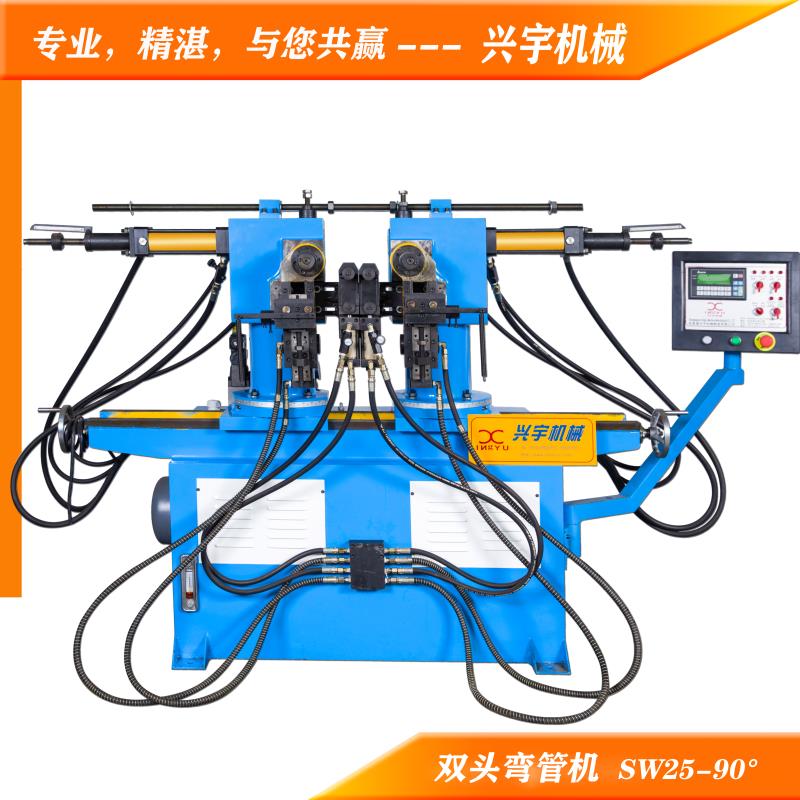

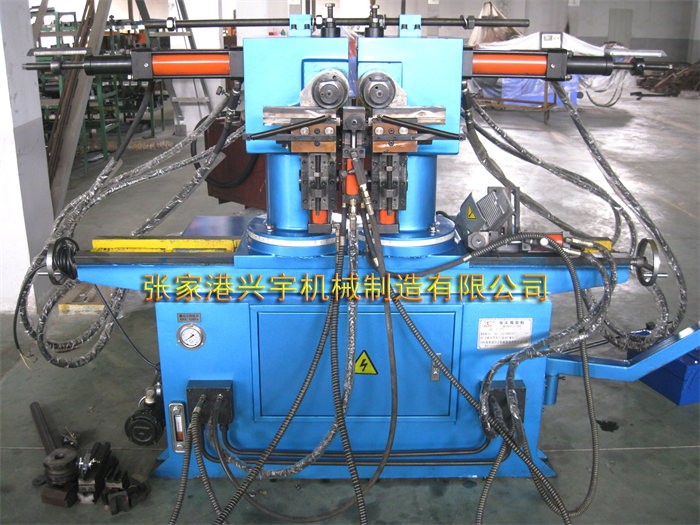

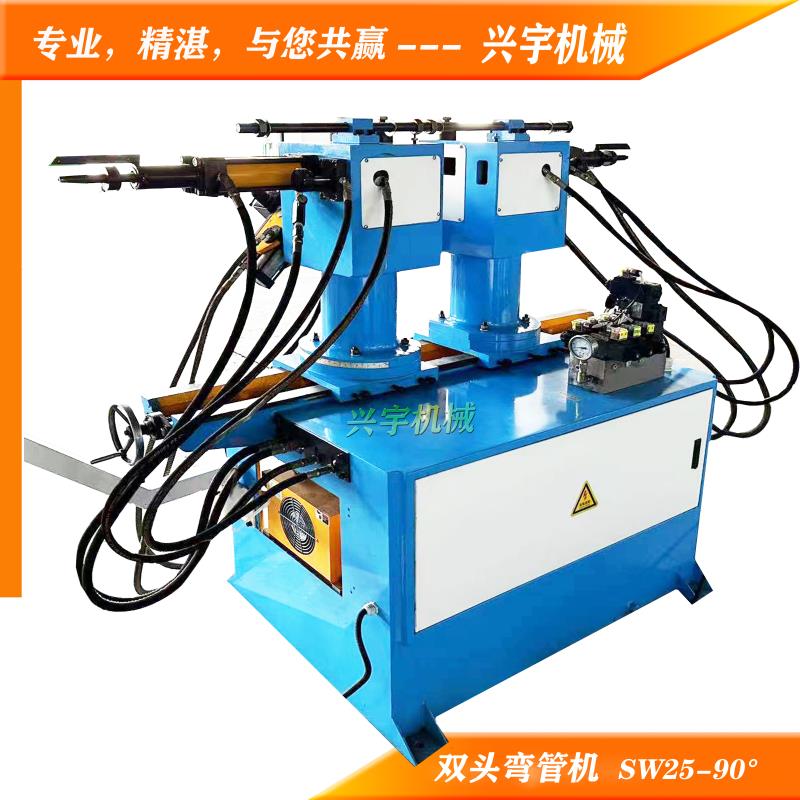

雙頭液壓彎管機SW-25-90°

概況

SW系列雙頭彎管機是本公司在引進外國技術基礎上加以改進和

發展，PLC控制、液壓驅動、實現冷態下管材及型材的纏繞彎曲；手動、自動、半循環、全循環可靈活選擇；移動式腳踏開關操作方便，且具有啟動、急停、急停繼續三種功能，安全性大大提高；自動計數，便于組織生產；輪模、彎管臂設計精巧，成品管取出方便；小管徑可多支彎曲；可雙頭或單頭彎曲加工，是管材、型材加工的理想設備。

 一、 技術參數

最大彎管能力                            Φ25×2  A3

彎曲半徑范圍                            R26-110

雙彎中心范圍                            96~700

最大彎曲角度                            195°

彎曲速度                                50°\sec

一次彎管支數                            Φ13×2

電動機                                  Y132S-4 4.5KW

油泵                                    P214RP01DT

系統最大壓力                            12Mpa

油箱容積                                120L

機器外形                                1650×850×1340

機器重量                                1200Kg

液壓油                               32#抗磨液壓油（冬天）

                                    46#抗磨液壓油（夏天）

 二、 安全注意事項

1、 將機器安置在固定的水平地面上，并校正水平，使機器工作穩定。

2、 使用前檢查油位高度，保持液壓在油標的確1/2處以上位置。

3、 檢查電機旋向，如旋向錯誤，請調整電源接線。

4、 機器自動狀態時，請確認輸入資料的確準確性。

5、 機器運作時，注意安全，嚴禁手、身體等靠近動作區域內。

6、 機器須專門人操作，且操作者應站在能接觸及急停按鈕范圍之         內。

7、 機臺必須接地。

8、 拆裝模具，必須關掉電源。

9、 注油處請定期加油。

10、保持機器及環境清潔。

11、不允許工作于有粉塵、導電、粒子及強酸等場所。

三、 原理介紹

本機由彎管機構、頂緊機構、轉模機構、電器系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到彎管的目的。

SW25-90°雙頭彎管機主要元器件

客戶的滿意是我們不懈的追求

興宇簡介

興宇機械始建于一九七零年，現有員工280人，經過多年的不懈努力，嚴細的品質管理、完善的售后服務、合理的市場價格是我們立于競爭的前提。

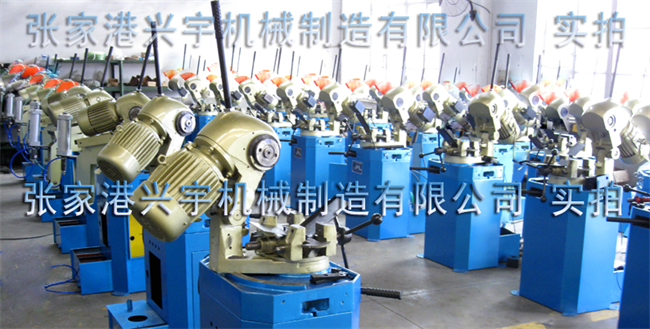

專業制造系列金屬圓鋸機，SW系列雙頭彎管機，DW系列單頭彎管機，PS系列縮管機，MG系列磨齒機，YU系列龍門柱式壓彎機，KR系列鉚接機等八大系列近六十個產品的各類管材、型材加工機械。

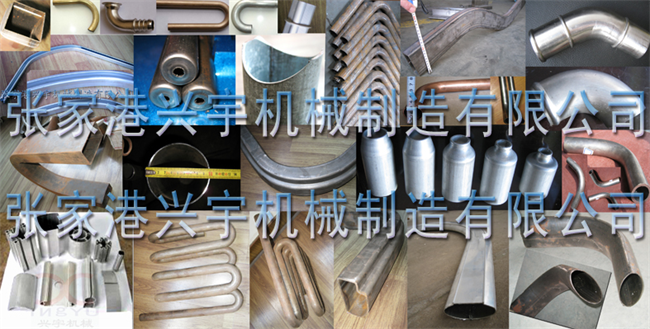

公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業，是各種管材，型材切割、縮擴、彎曲、鉚接加工的理想機械。

本公司已通過ISO9001：2000質量管理體系認證，出口CE認證等。

公司地址：張家港市南豐鎮南豐北路19號

電話：0512-58620159  58620156

傳真：0512-58622361

郵編：215628

網址：evance.com.cn

阿里巴巴網址：http://zjgxy666.cn.alibaba.com/

熱誠歡迎來我們公司實地考察，驗機！
