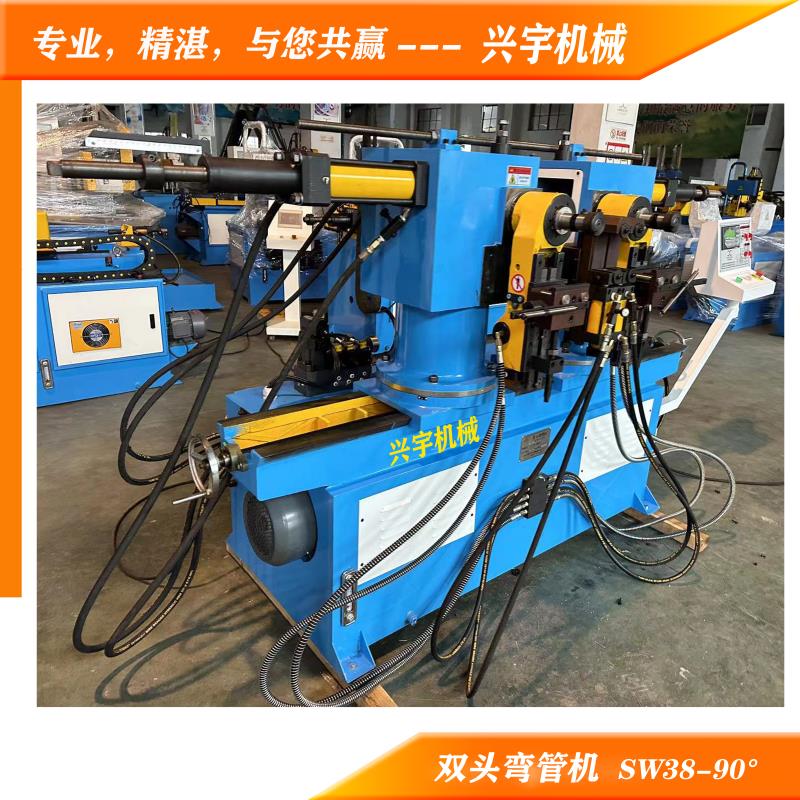

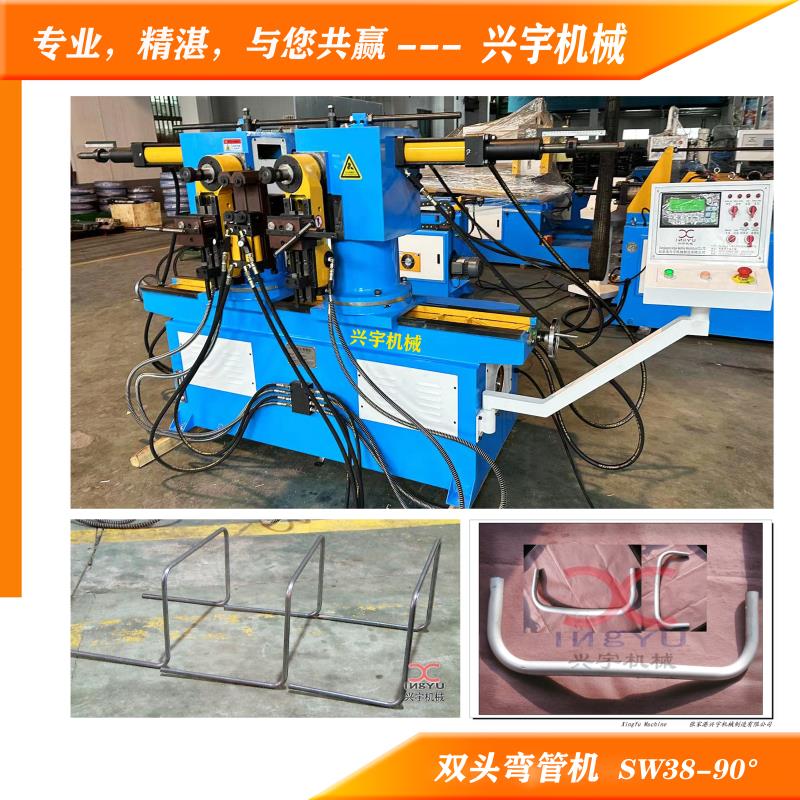

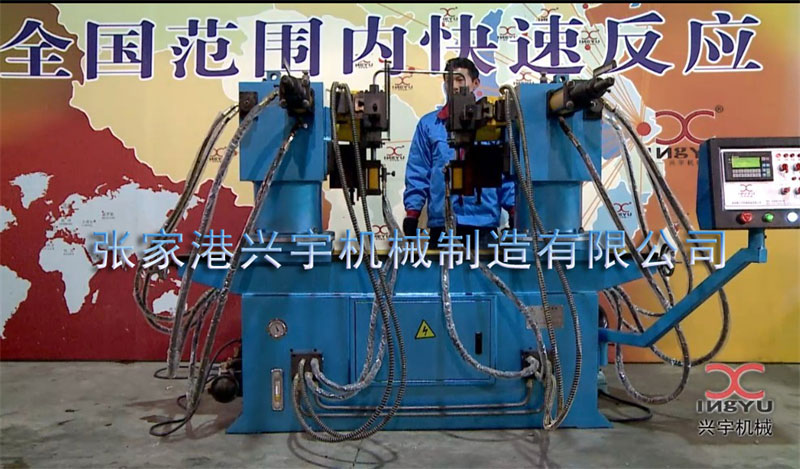

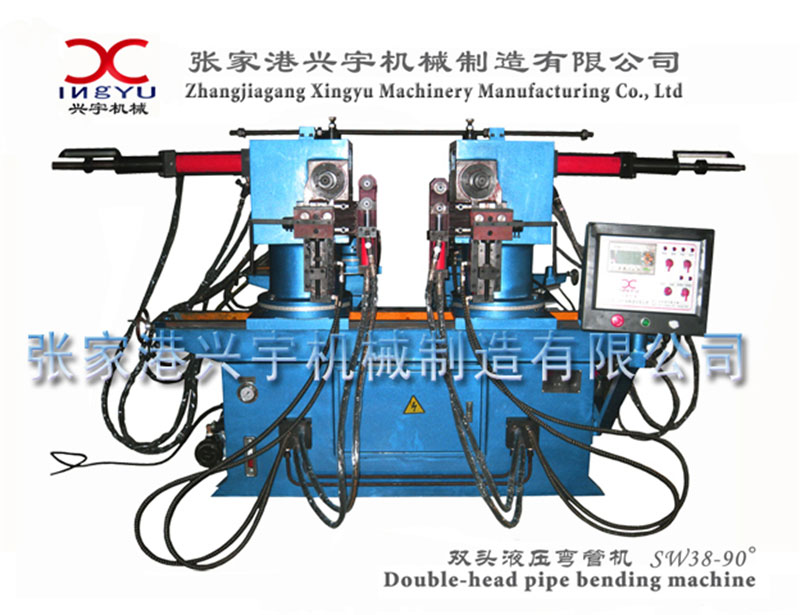

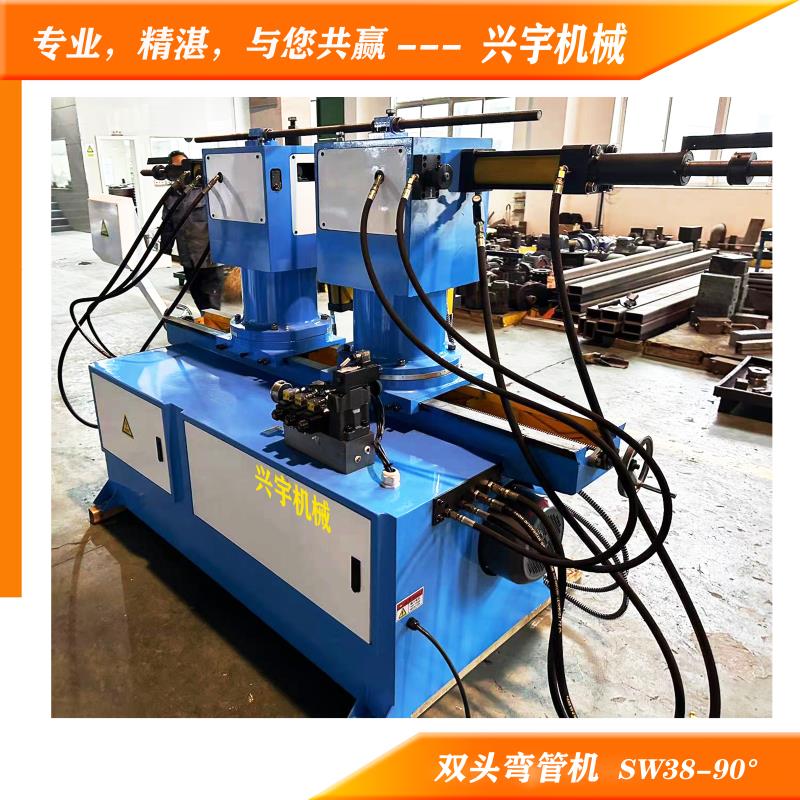

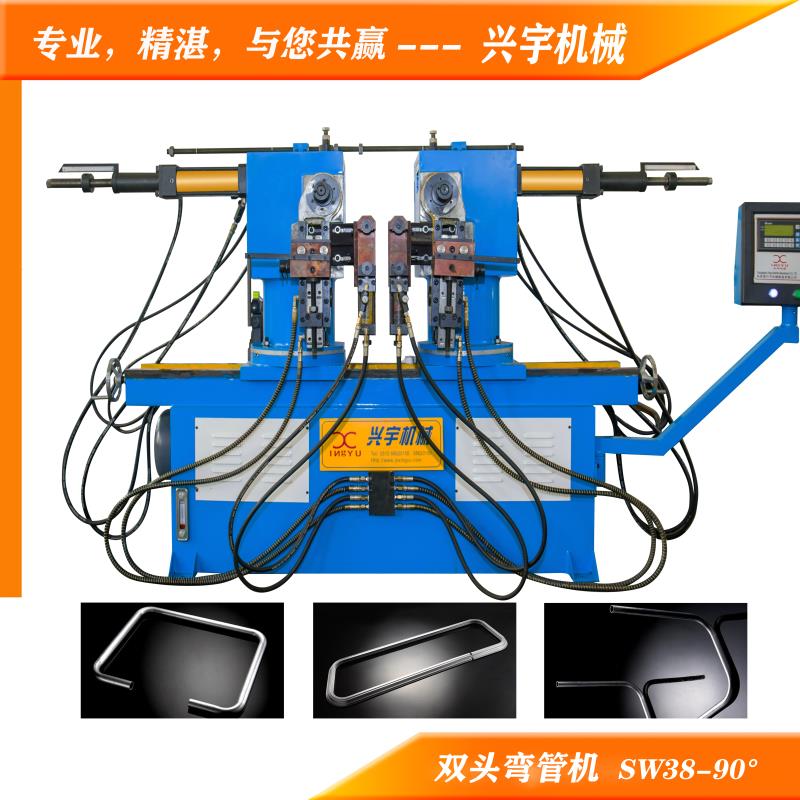

雙頭液壓彎管機SW38-90°

一、 機器簡介：

SW系列雙頭彎管機是本公司在引進外國技術基礎上加以改進和

發展，PLC控制、液壓驅動、實現冷態下管材及型材的纏繞彎曲；手動、自動、半循環、全循環可靈活選擇；移動式腳踏開關操作方便，且具有啟動、急停、急停繼續三種功能，安全性大大提高；自動計數，便于組織生產；輪模、彎管臂設計精巧，成品管取出方便；小管徑可多支彎曲；可雙頭或單頭彎曲加工，是管材、型材加工的理想設備。

二、技術參數：

1、 電源：380V、50HZ、三相配備穩壓電源；

2、 彎管能力范圍：連續生產情況下，適用于碳鋼管件Φ38×2，材料標準均為GB8162-1999，材質為35#鋼；

3、 最大彎曲角度：195°；  彎曲精度：±0.1°；

4、 最大彎曲數：20；

5、 彎曲半徑范圍：R38～220；

6、 一次彎曲支數：Φ13×4支、Φ25×2支、Φ38×1支；

7、 電動機：Y132S-4  5.5KW；

8、 機器外形尺寸（長×寬×高）：2700mm×900mm×1350mm；

9、 最大彎曲程式記憶容量為200組；

10、 程式和資料有密碼保護功能；

11、 彎管機控制系統有加工計數功能；

12、 彎管機具有故障自診；

13、 具有安全防護和急停保護功能；

14、 人員培訓

      對調整工、操作工、維修工（液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員）進行培訓，使其會操作、會調整、會維修、會編程；

三、主要元器件：
1、文本控制器為臺灣進口，臺達公司生產；

2、PLC程序機為臺灣進口，臺達公司生產；

3、接近開關和編碼器分別為日本歐姆龍“OMRON”和日本“NEMICOM”內密控；

4、電磁閥來自臺灣著名品牌“朝田液壓”。

5、其他電器配件為：正泰電器。

四、原理介紹：

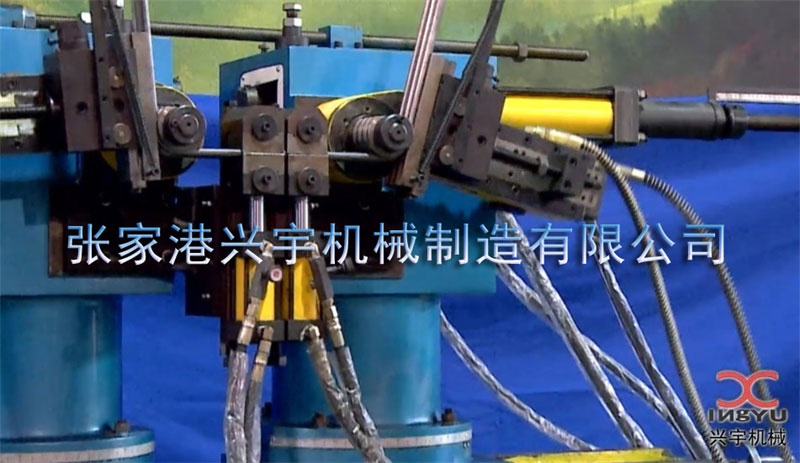

本機由彎管機構、頂緊機構、轉模機構、電器系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到彎管的確目的。

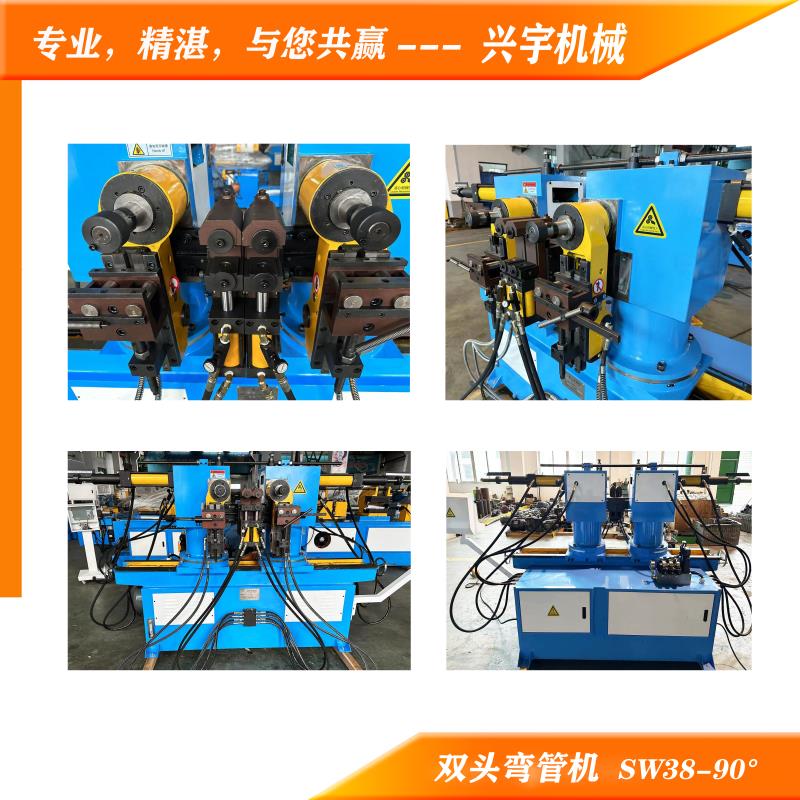

SW38-90°雙頭彎管機主要元器件

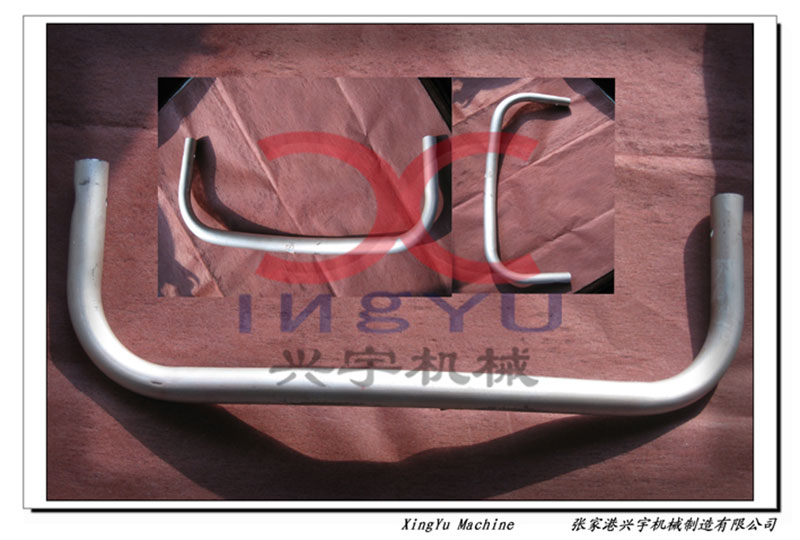

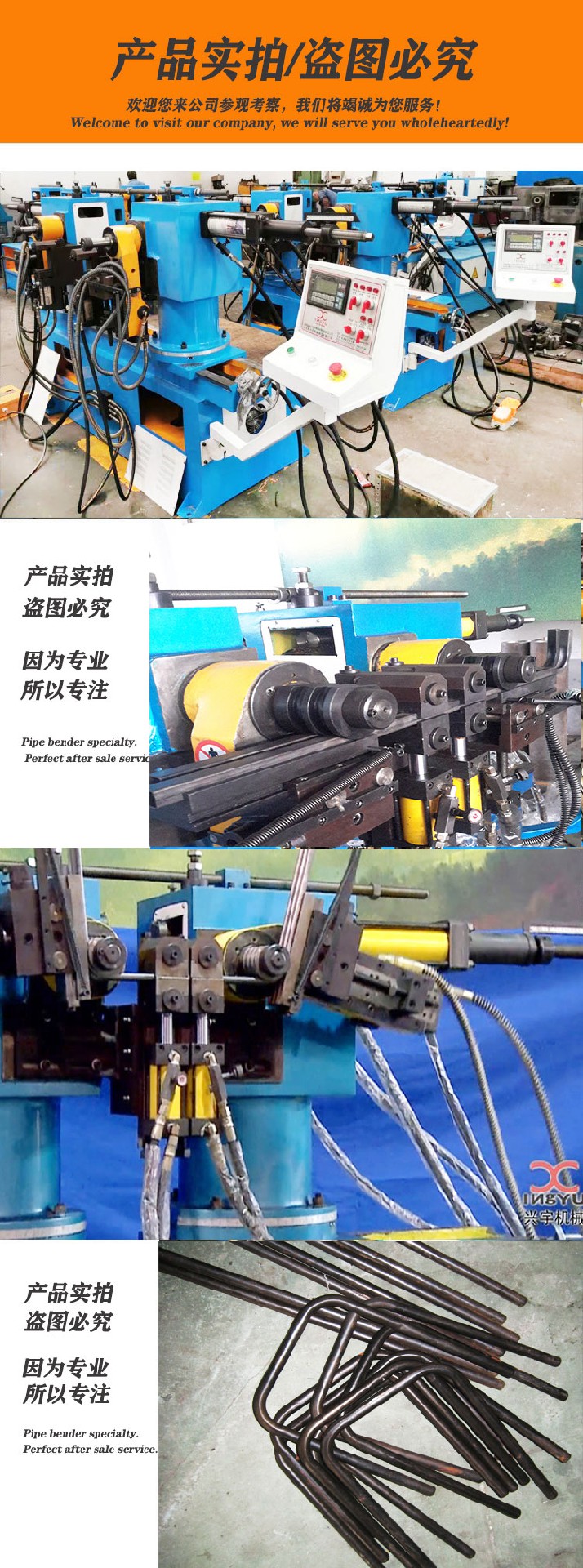

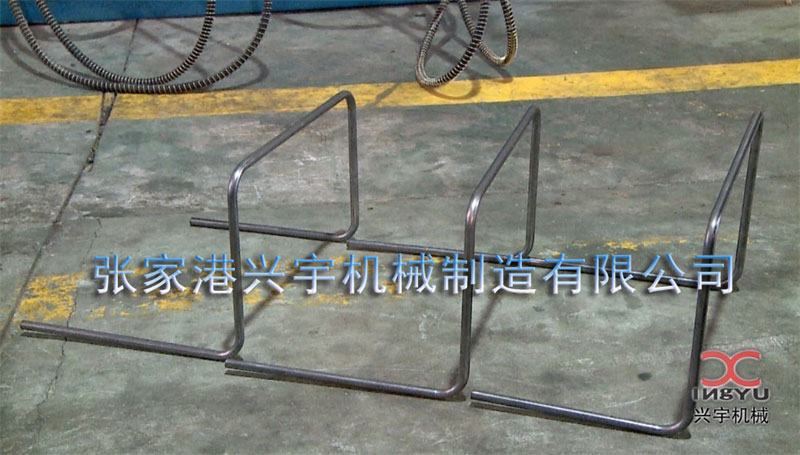

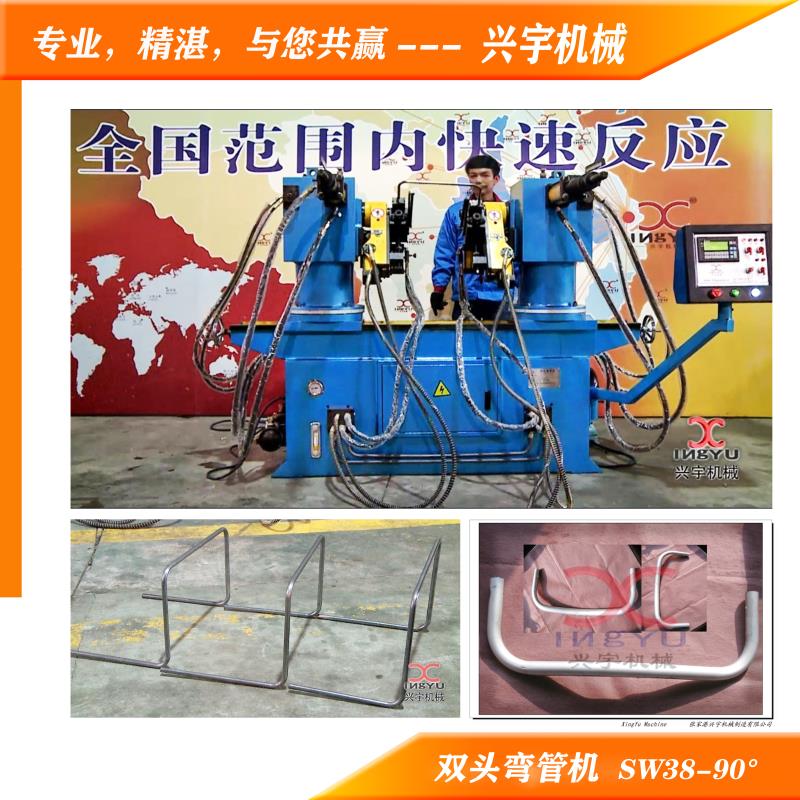

圖片展示：

客戶的滿意是我們不懈的追求

     興宇簡介

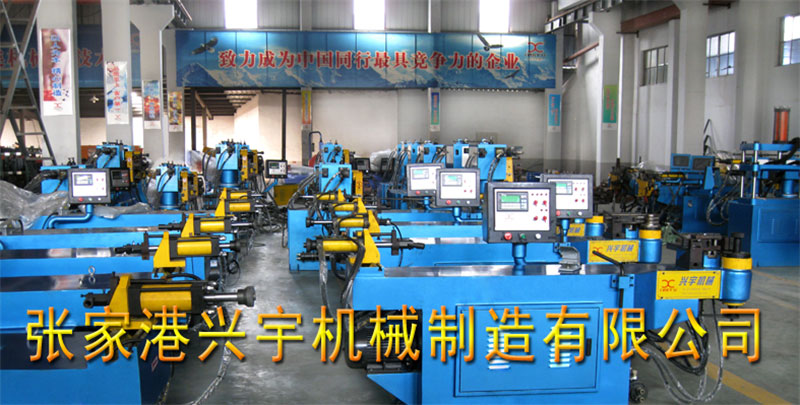

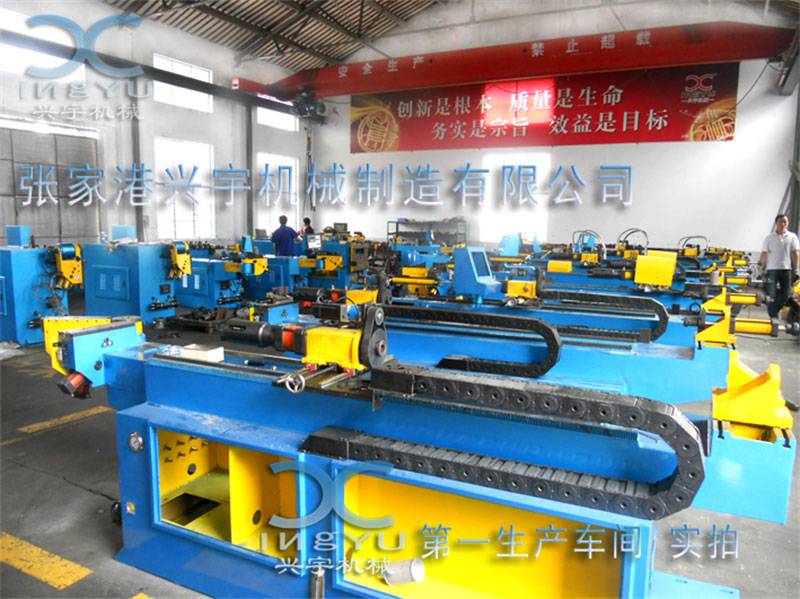

興宇機械始建于一九七零年，現有員工280人，經過多年的不懈努力，嚴細的品質管理、完善的售后服務、合理的市場價格是我們立于競爭的前提。

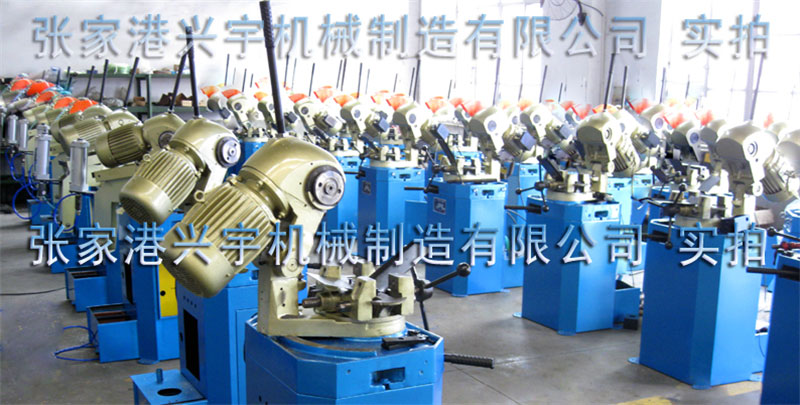

專業制造系列金屬圓鋸機，SW系列雙頭彎管機，DW系列單頭彎管機，PS系列縮管機，MG系列磨齒機，YU系列龍門柱式壓彎機，KR系列鉚接機等八大系列近六十個產品的各類管材、型材加工機械。
