SW50WNC雙頭液壓彎管機

一、機器簡介：

1、 電源：500V、50HZ、三相配備穩壓電源；

2、 彎管能力范圍：連續生產情況下，適用于碳鋼管件Φ50×2，材料標準均為GB8162-1999，材質為35#鋼；

3、 最大彎管能力                       Φ50×2（碳管材）

4、 開擋長度                            330～2500mm

5、 最大彎曲半徑                        250mm

6、 最大彎曲角度                        185°

7、 一次彎管支數                       Φ25×3

8、                                    Φ38×2

9、                                    Φ50×1

10、 電動機                             Y160M-4 11 KW

11、 油泵                               P233RP01DT

12、 系統最大壓力                       14Mpa

13、 機器外形                           4500×1200×1380

14、 機器重量                           3500Kg

15、 液壓油                             32#抗磨液壓油（冬天）

16、                                   46#抗磨液壓油（夏天）

17、
      對調整工、操作工、維修工（液壓、氣動潤滑系統維修人員、電器、電子及控制系統人員、數控編程人員、工藝人員）進行培訓，使其會操作、會調整、會維修、會編程；

二、主要元器件：

1、文本控制器為臺灣進口，臺達公司生產；

2、PLC程序機為臺灣進口，臺達公司生產；

3、接近開關和編碼器分別為日本歐姆龍“OMRON”和日本“NEMICOM”內密控；

4、電磁閥來自臺灣著名品牌“朝田液壓”。

5、其他電器配件為：正泰電器。

三、機器概況：

SW系列雙頭彎管機是本公司在引進外國技術基礎上加以改進和

發展，PLC控制、液壓驅動、實現冷態下管材及型材的纏繞彎曲；手動、自動、半循環、全循環可靈活選擇；移動式腳踏開關操作方便，且具有啟動、急停、急停繼續三種功能，安全性大大提高；自動計數，便于組織生產；輪模、彎管臂設計精巧，成品管取出方便；小管徑可多支彎曲；可雙頭或單頭彎曲加工，是管材、型材加工的理想設備。

四、原理介紹

本機由彎管機構、頂緊機構、轉模機構、電器系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到彎管的確目的。

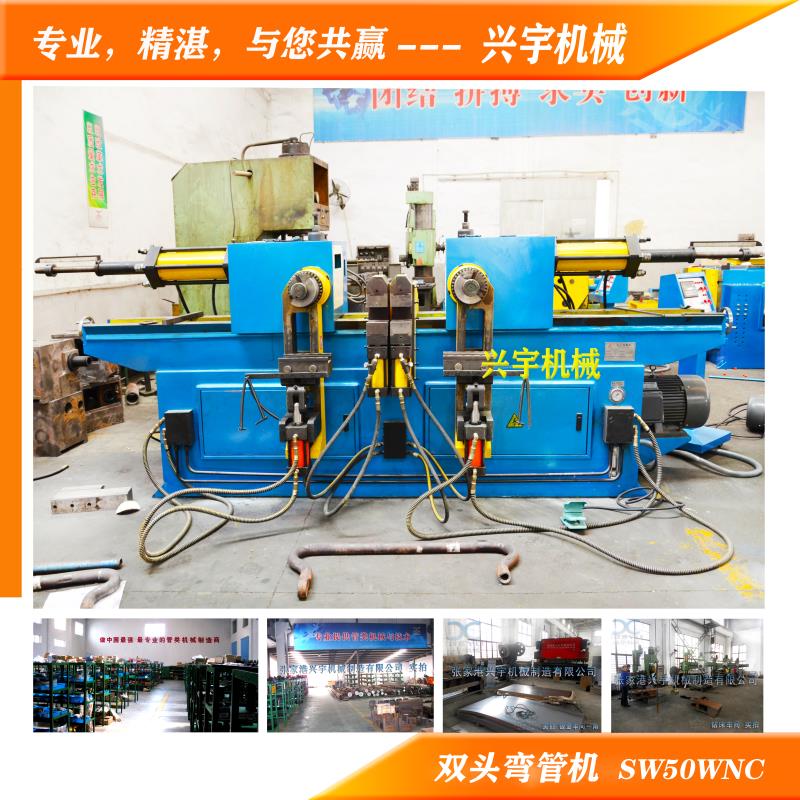

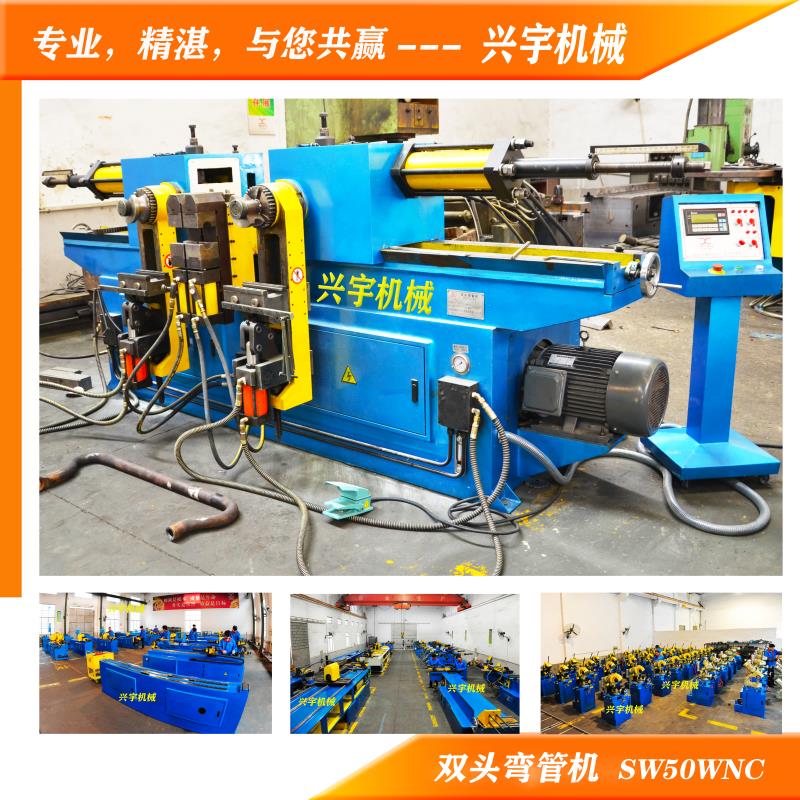

圖片展示

客戶的滿意是我們不懈的追求

興宇簡介

興宇機械始建于一九七零年，現有員工280人，經過多年的不懈努力，嚴細的品質管理、完善的售后服務、合理的市場價格是我們立于競爭的前提。

專業制造系列金屬圓鋸機，SW系列雙頭彎管機，DW系列單頭彎管機，PS系列縮管機，MG系列磨齒機，YU系列龍門柱式壓彎機，KR系列鉚接機等八大系列近六十個產品的各類管材、型材加工機械。

公司產品被廣泛用于汽車、摩托車、自行車、童車、鋼制家具、休閑用品、空調配管、造船、鍋爐、石油化工、衛浴設備、制管、鐵材加工等行業，是各種管材，型材切割、縮擴、彎曲、鉚接加工的理想機械。

本公司已通過ISO9001：2000質量管理體系認證，出口CE認證等。
