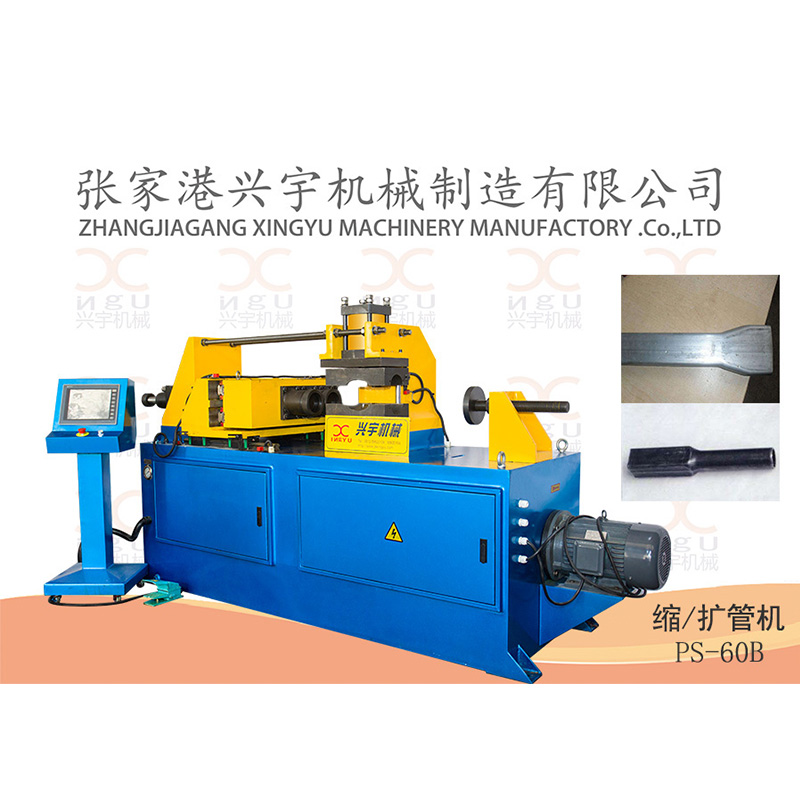

PS60B型縮擴管機

一.技術參數：

1、機型PS60縮管機，其機械結構組成部分、液壓系統以及電器部份功能必須滿足產品的要求。

2、主要技術參數

  最大縮管能力：                Φ6O×2.5   A3

  最大縮管行程：                   120

  一次縮管時間：                  6～12s

  夾 緊  行 程：                    85

  換模行程：                       135

電機功率：                      5.5KW，

電源AC三相：             380V±10％，50Hz±2%

二．概況：

PS系列液壓自動縮管機，是本公司在引進國外先進技術的基礎上，自行研制開發的新產品，該機由PLC控制，液壓驅動，對話式操作；電器及液壓元件均由國外引進。由于采用了記憶性強、無接點的PLC控制，使機器質量更好，性能更穩定，操作更簡便，無須專業技術人才即可完成本機器的操作使用。移動式腳踏開關具有啟動、急停、急停繼續三種功能，安全性更高，手動/自動、一次/二次、模I/模II，靈活選擇。

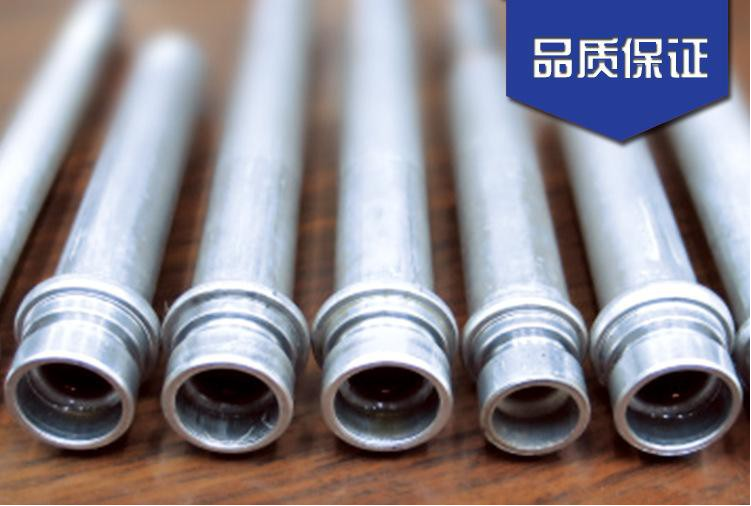

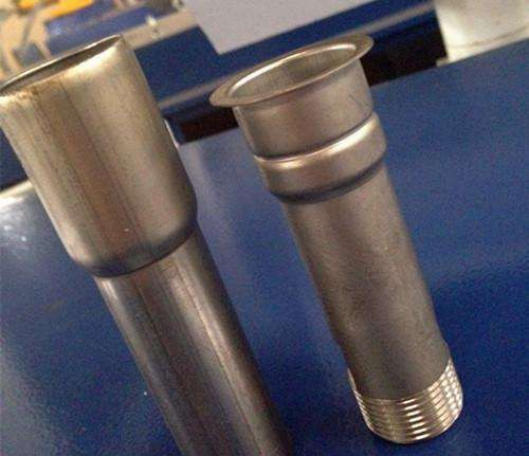

更換不同的模具可完成縮管、擴管、蹾筋、內外翻邊等多種管端成型生產要求,加工形狀包括凸凹節、長、偏、正方、拓斜、V型、正多邊形、對稱多邊形、開口肘、平口肘等。模具更換快捷、方便，便于彈性生產。

PS-B系列縮管機其特點是在原有基礎上增加了換模裝置，解決了一次縮管不能完成時，需更換模具、二次縮管才能完成的難題，使其適用性大大提高。

三．原理介紹：

本機由主傳動機構、夾料機構、換模機構、電器系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，并在模具的作用下，達到管端成型的目的

四．主要元器件：

1、 床身為A3焊接；

2、 主要部位連接件為球墨鑄鐵。

3、 文本控制器為臺灣進口，臺達公司生產；

4、PLC程序機為臺灣進口，臺達公司生產；

5、接近開關和編碼器分別為日本歐姆龍“OMRON”和日本“NEMICOM”內密控；

6、電磁閥來自臺灣著名品牌“朝田液壓”。

7、其他電器配件為：正泰電器。

8、油泵為著名品牌“海特克”。

9、電動機為公司向宏佳電機特定制造，采用“人本”軸承加工，提高其使用頻率。

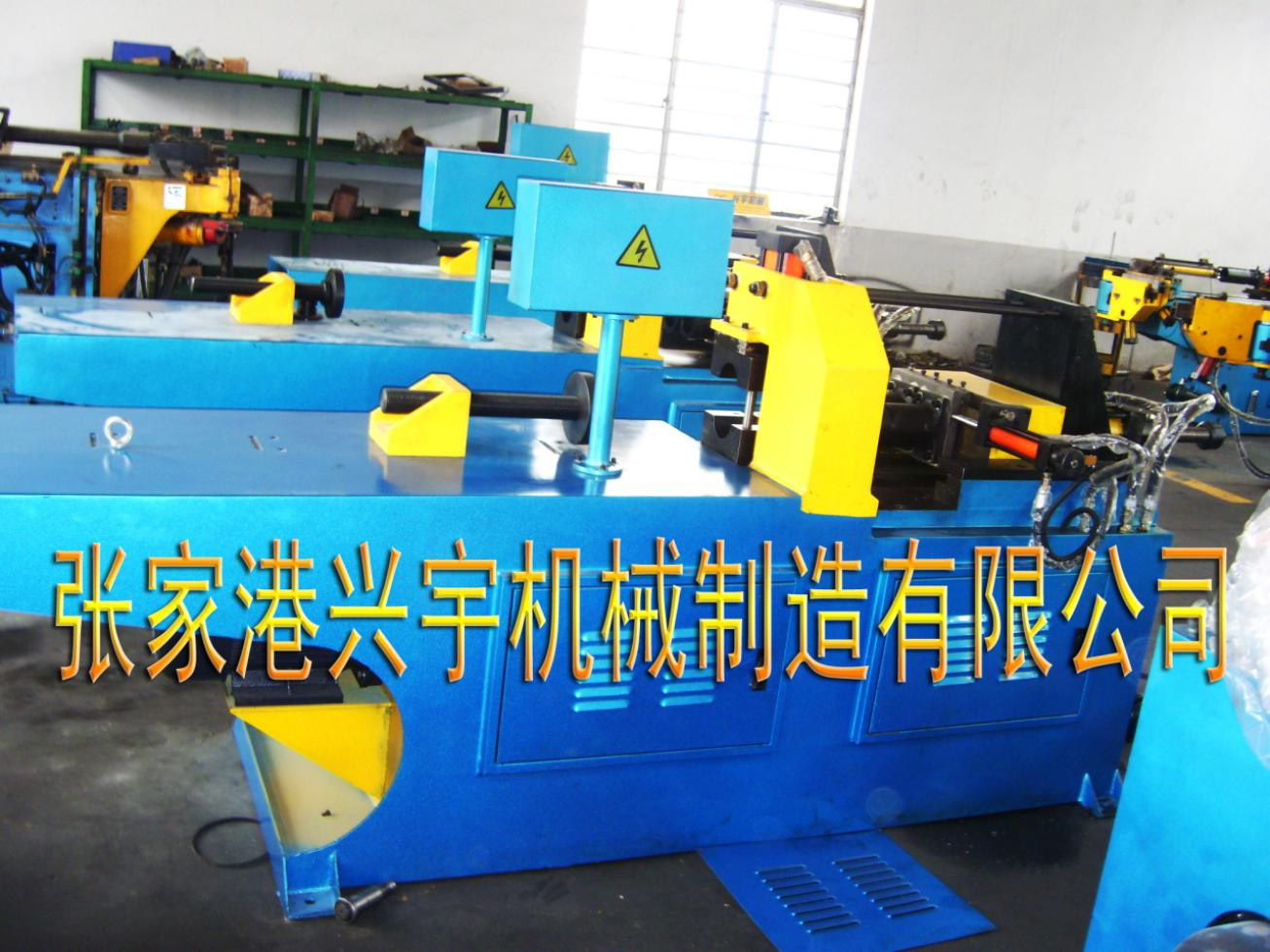

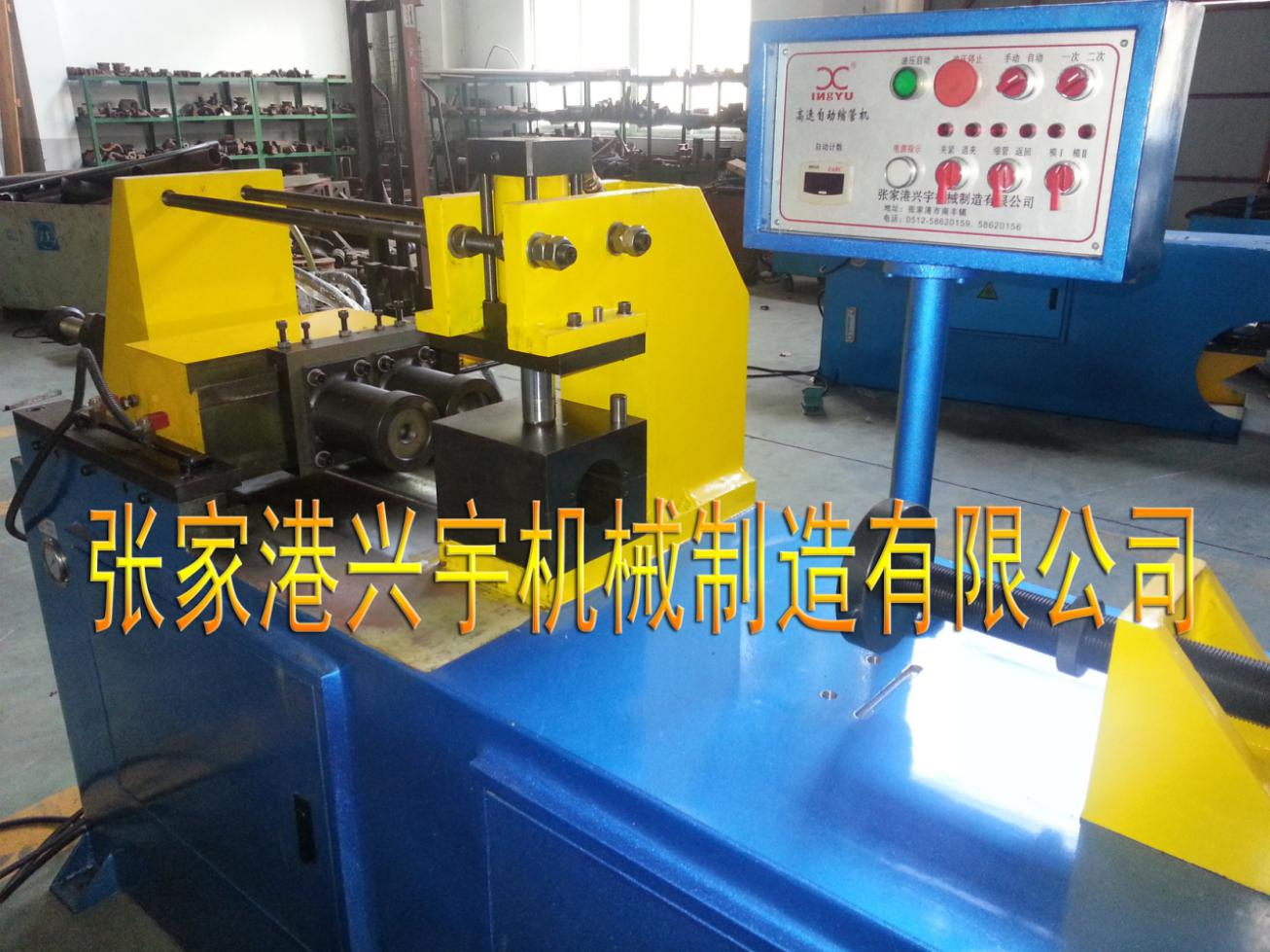

圖片展示
