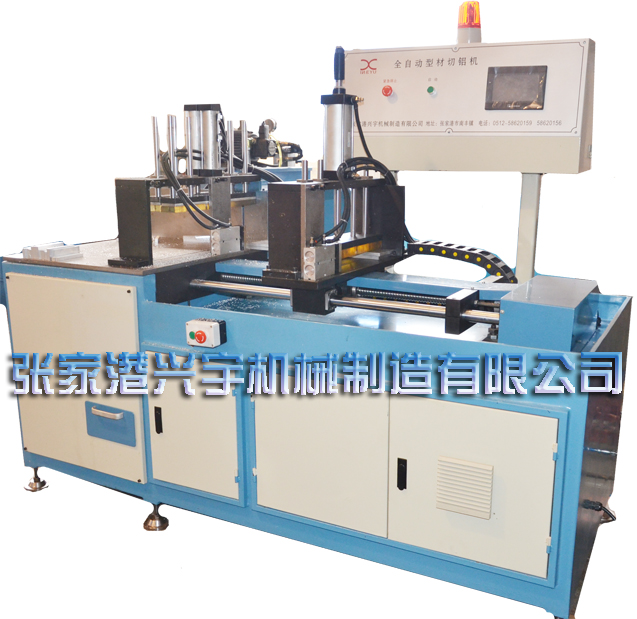

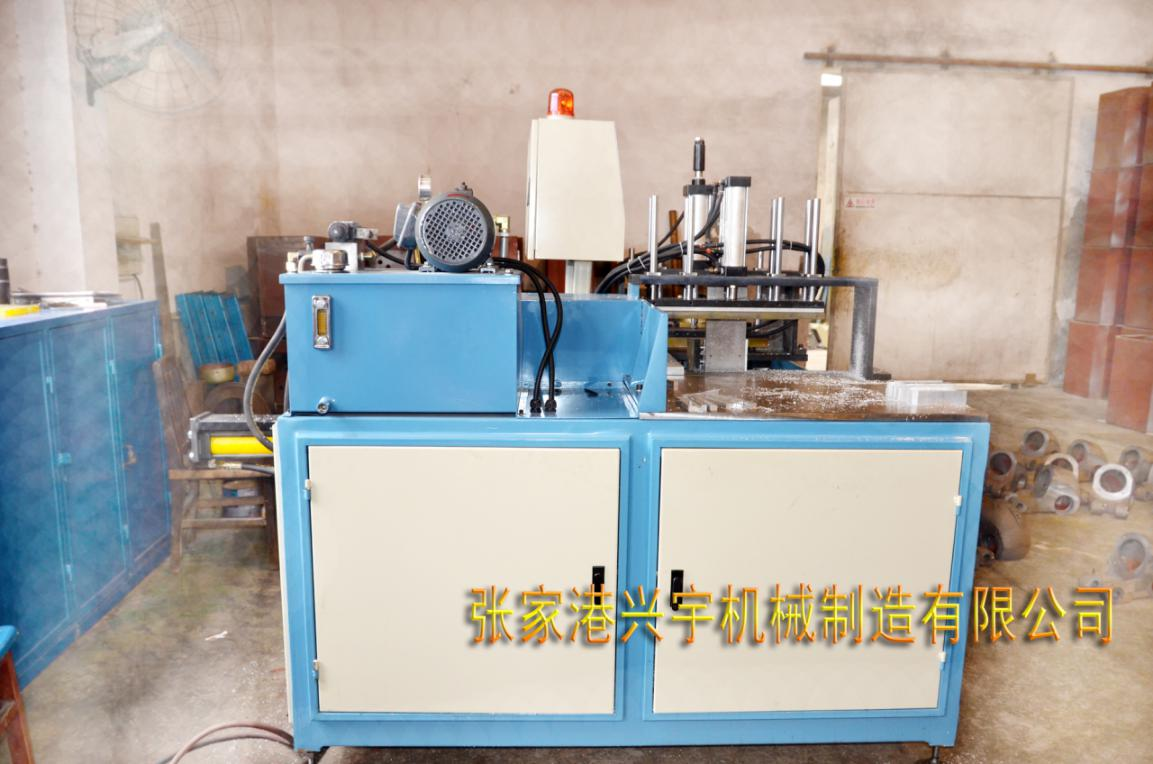

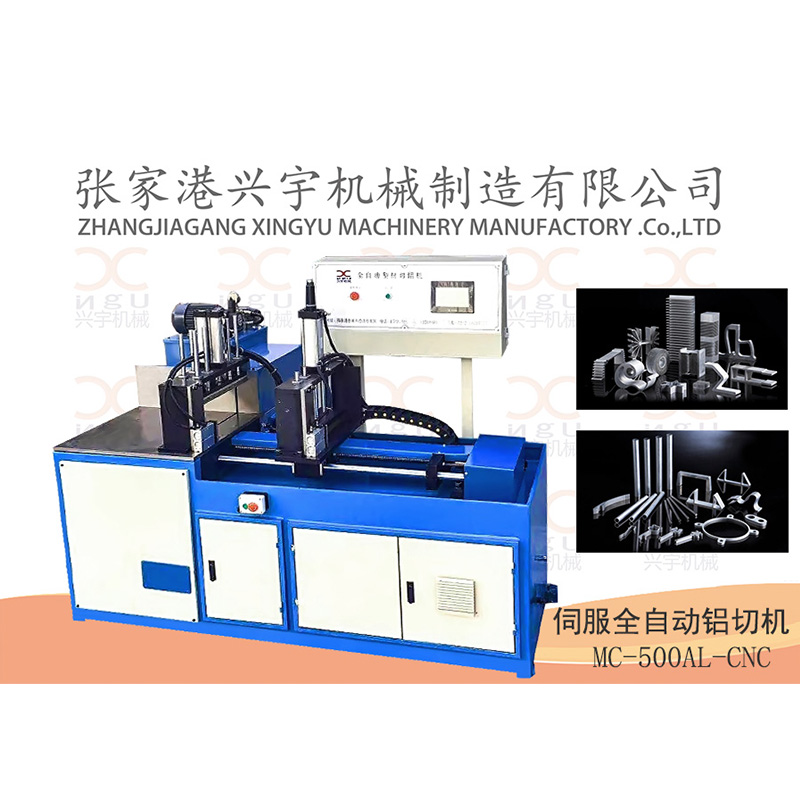

高速鋁鋸機MC-500AL-CNC

一、 概況

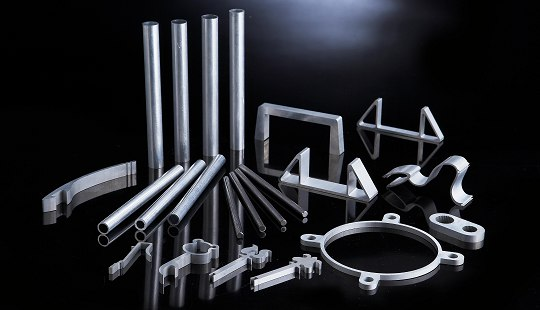

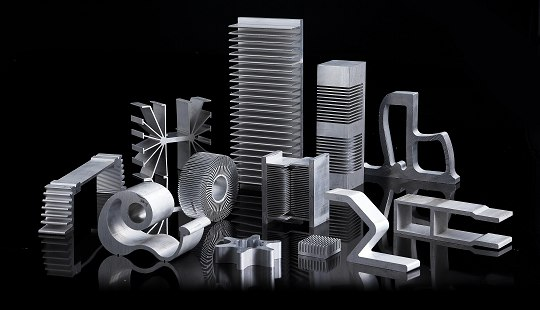

MC-500AL-CNC高速鋁材鋸切機，是一種全自動鋸切鋁材機床，是本公司在引進國外先進技術的基礎上，加以創新和發展的新產品。其產品性能達到同行業先進水平，能鋸切各種截面形狀的鋁型材。該機采用電、氣連動控制，鋸切時只需人工上料、出料，其工件的送料、夾持、松開、進刀、退刀均由電器、氣動控制自動完成，使加工準確，效率高，適宜長時間連續作業。

機器特點：

1、 價格合理，操作方便。

2、 隱藏式鋸片可以很安全的前后工作。

3、 獨特的氣、油轉換裝置使進刀更平穩，有利于連續性負載作業。

4、 自動噴油，切面無毛邊，鋸片更耐用，噪音小，無粉塵污染。

5、 一次可單支或多支鋸切，少批量或大批量生產皆適宜。

二、 技術參數

三、 安全指導

1、 操作本機器前，操作人員請先熟讀本使用手冊，并接受教育訓練，避免發生危險。

2、 非操作人員，請勿操作本機器，避免發生危險。

3、 新手操作前，需熟讀本使用手冊，且有熟悉本機器之人員在旁指導，避免發生危險。

4、 操作本機器請注意下列事項：

     4-1.請勿穿寬松的衣服操作本機器，避免發生危險。

     4-2.請勿戴套操作本機器，避免發生危險。

     4-3.長頭發者請將頭發盤起操作本機器，避免發生危險。

     4-4.更換鋸片前請將電源確保關閉，避免發生危險。

5、 操作機器時，請勿將手置于壓料下方，避免發生危險。

四、 注意事項

1、  機器運轉中請勿將鋸片門打開，避免發生危險。

2、  機器的護板為安裝裝置，請勿拆除，避免發生危險。

3、  機器未完全停止運轉前，不可打開正門，更換鋸片或維修及保養，避免發生危險。

4、  拆卸或安裝鋸片時，請帶手套，避免割傷。

5、  注意：新鋸片之塑膠防護條，請于安裝后再拆除。

五、 機器安裝

1、  機器尺寸（長*寬*高）為2100*2200*1800，工作臺高度為750mm.

2、  機器搬運：

     機器重量為800KG，需要搬運請使用8mm以上之鋼索（與機臺接觸處需使用厚紙板，避免噴漆剝落）。

3、  水平校正：校正后須將機臺四周鎖上送料托架，用螺絲固定。

4、  風源：安裝時使用快速接頭將空氣壓力接上。

5、  電源：

     5-1將機器本身之電源線接到預留的熔線開關座。

     5-2打開無熔絲開關按下電源開關ON，馬上按下OFF，讓馬達轉動。

     5-3檢查馬達之旋轉方向和箭頭之指示方向相同為止。

6、  鋸片安裝：安裝前需將電源確保關閉

     6-1關閉電源。

     6-2將切替閥切至OFF位置。

     6-3使用門把手將側門打開。

     6-4將主軸螺絲及外端蓋卸下。

     6-5鋸片放入主軸（鋸片刀口朝箭頭指示方向，新鋸片的塑膠防護條待安裝后在拆）

     6-6外端蓋放入主軸，鎖緊主軸螺絲。

     6-7側門鎖好，即完成鋸片安裝。

六、 操作說明

1、  本機使用Ф50*250L之氣壓缸利用ALR進行壓料及鋸切動作，外加一儲之液壓油，請保持油量在七分滿，空氣須確保；

2、  冷卻油箱之切削油，請使用鋁合金切削油（水溶性切削油水比列1：20），充分加鋸片之使用壽命，并減少鋸切表面之毛邊。

3、  導板校正（出廠前均已校正）。

4、  將切替閥切至ON位置，將微動閥取下。

5、  取一鋸料將壓料架架高，踩下腳踏閥。

6、 壓下急停止，裝上微動閥，并取出鋸料。

7、 打開電源使鋸片轉動。

8、 取一鋸料鋸切。

9、 檢查成品是否為90度。

附圖一、手動畫面

附圖二、自動畫面

附圖三、參數設定1

附圖四、參數設定2

七、維護與保養

（一）建議每天檢查保養

1、檢查油杯有無潤滑油，本機臺使用30#空壓潤滑油 ，應保持七分滿，檢查壓力是否保持4-6Kg/cm,之壓力才能操作，壓力太大，空壓零件受損，本機濾水器有自動排水功能，如不能自動排水請自行更換濾管路積水，影響設備動作。

2、電源：使用時需將無熔絲開關關閉，需確保機器及人員安全。

3、加油潤滑處：

支桿和壓料架環配合處，連桿架前后軸，氣缸接頭軸及入出料架滾輪二頭配合處，檢查一次，適當加油潤滑，可避免卡死，而造成停機損失。

4、保持工作臺面的清潔，可確保鋸切的精度。

5、每日需檢查風管有無破損，如有破損請更換新風管，避免因漏氣，導致機器無法。

6、每周需檢查皮帶是否過度磨損，是否平行，皮帶表面壓力壓力是否過緊或太松，調整如下：

  6-1將電源關閉。

  6-2用十字起子將后蓋取下。

  6-3用開口扳手將馬達固定螺栓放松。

  6-4將馬達后移或前移鎖緊固定螺栓。

  6-5檢查皮帶是否平行，皮帶表面壓力是否過緊或太松（或不符標準，請重復步驟1-5）。
