一、 注意事項

1、 操作者要站在能觸及急停按鈕范圍內；

2、 本機必須專人操作；

3、 機器出現故障時請關掉電源；

4、 保持機器及環境整潔；

5、 為了安全，安裝與更換模具時，請關掉電源；

6、 使用前檢查油箱內油面的高度；

7、 查機器轉向，如轉向錯誤，調整電源接線。

8、 機器運作時，注意安全，嚴禁手、身體或物體等進入動作區域內。

二、 概況

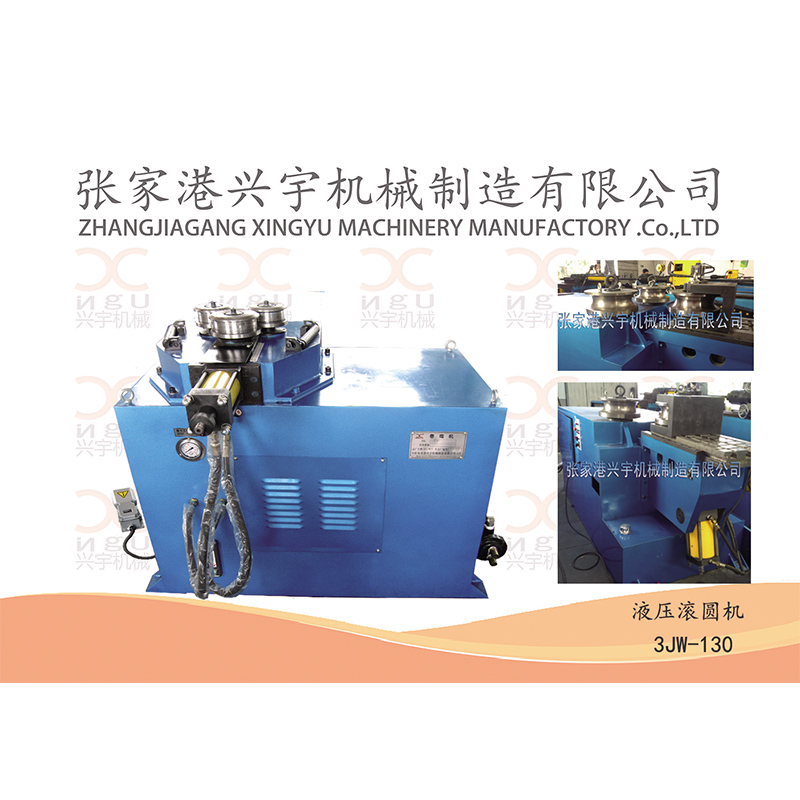

JW型系列液壓自動卷彎機由電器PLC控制，液壓驅動，分手動和自動操作，操作簡便；移動式腳踏開關具有啟動、緊急停止兩種功能，安全性高：該機性能穩定，效率高，是管材加工行業的理想設備。

三、 技術參數

1、最大彎管直徑：         Φ130×6mm

2、電動機：               11KW

3、油泵：                 T6C022  1R00B1

4、排量：                 105L/min

5、系統壓力：             16Mpa

6、油箱容積：             850L

7、油品：                 32#抗磨液壓油（冬天）

                          46#抗磨液壓油（夏天）

四、 安裝調試

1、機器安裝

機床必須安置于水平的水泥地面上，依照機器底座的四個螺孔用螺栓固定在地面上，并校正水平。

2、接通電源

機器本身已預先接好電器線路，有一根引出的三相線供接電源，電源要求380V  50HZ工業用電。

五、 操作步驟

（一）手動

1、 電源接通，打開電源開關，按油泵起動；

2、 將試模管放入兩彎管模上；

3、 調節壓模行程，試調試至預彎管的弧度，鎖緊壓模模套和支承塊螺栓；

4、 將管置入彎管模，按下滾圓按扭，機器開始滾圓；

5、 若需要改變產品的弧度大小，可調節壓模模套的前后距離；

6、 加工成型后，按退夾按扭，將管取下；

（二）自動

1、做好了上述手動試模后，開始正式滾圓工作，將管件放入兩彎管模上，踩腳踏開關，機器壓模夾緊金屬管，進行滾圓；

2、工作到要求弧度，再踏腳踏開關，滾圓結束，壓模退夾取管。

六、性能特點：

1.全機械傳動，結構緊奏，可靠性高
2.三輥驅動，不易打滑，薄壁材料亦可彎曲。
3.該機液壓傳動，進給速度可隨意調整，可獲得不同曲率的圓形，弧形或螺旋形。
4.改變模具槽形，可加工各種金屬型材，如角鋼，扁銅，圓管以及其他異形截面型材。
5.彎制大半經型材，避免了制作特大彎管模的弊端，是系列單頭，雙頭彎管機必要補充。
6.本機適應中，大批量生產，速度快，效率高。

七、工作原理介紹：

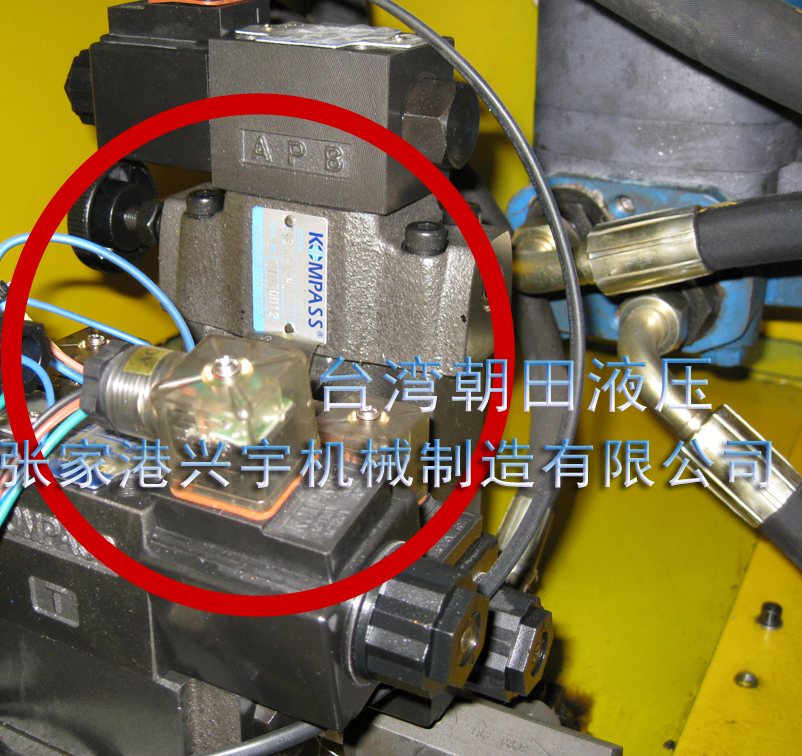

   本機由主傳動機構、芯棒機構、頂料機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到彎管的目的。

圖片展示
