一、 概況

JW型系列自動卷彎機由機電電器控制，自動操作，操作簡便，安全性高。該機性能穩定，效率高，是管材加工行業的理想設備。

二、 技術參數

1、最大彎管能力：             Φ168×8mm

2、轉軸速度：             8—24r/min可調

3、驅動方式：               下輥雙驅動

4、模具直徑：                       350

5、轉軸直徑：                       90

6、電機功率：                      15kw

7、操作方式：                      臥式

8、外形尺寸：                  1600×1100×1500

9、機床重量：              約5000kg

三、 安裝調試

1、機器安裝

機床必須安置于水平的水泥地面上，依照機器底座的四個螺孔用螺栓固定在地面上，并校正水平。

2、接通電源

機器本身已預先接好電器線路，有一根引出的三相線供接電源，電源要求380V  50HZ工業用電。

四、 操作步驟

1、 電源接通，打開電源開關；

2、 將試模管放入下方兩彎管模上；

3、 調節壓模行程，試調試至預彎管的弧度，鎖緊壓模行程調節螺母；

4、 將管置入下彎管模，按下滾圓按扭，機器開始滾圓；

5、 若需要改變產品的弧度大小，可調節壓模的行程；

6、 加工成型后，按退彎按扭，將管取下。

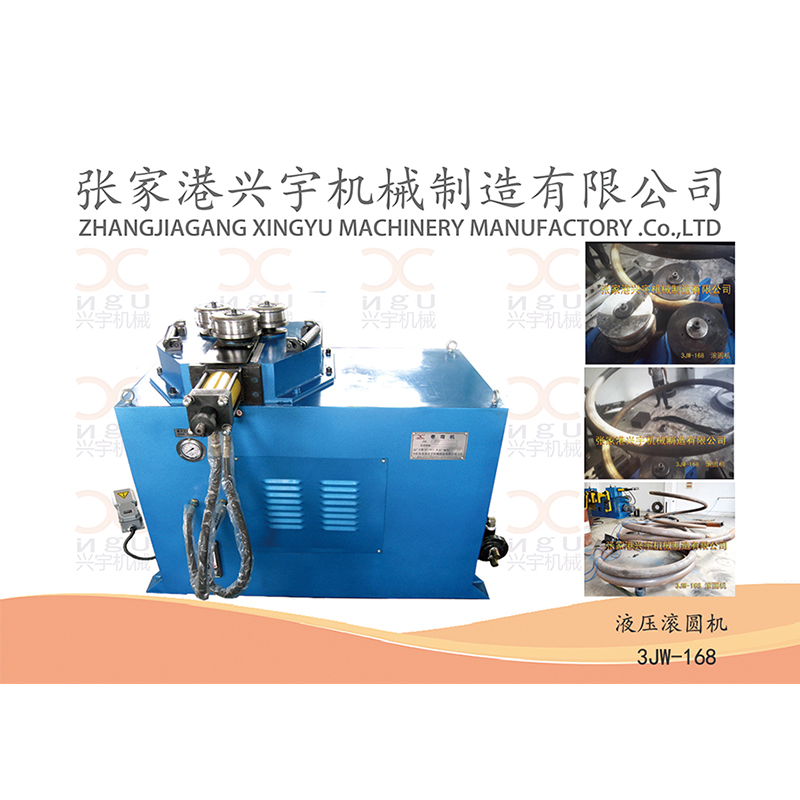

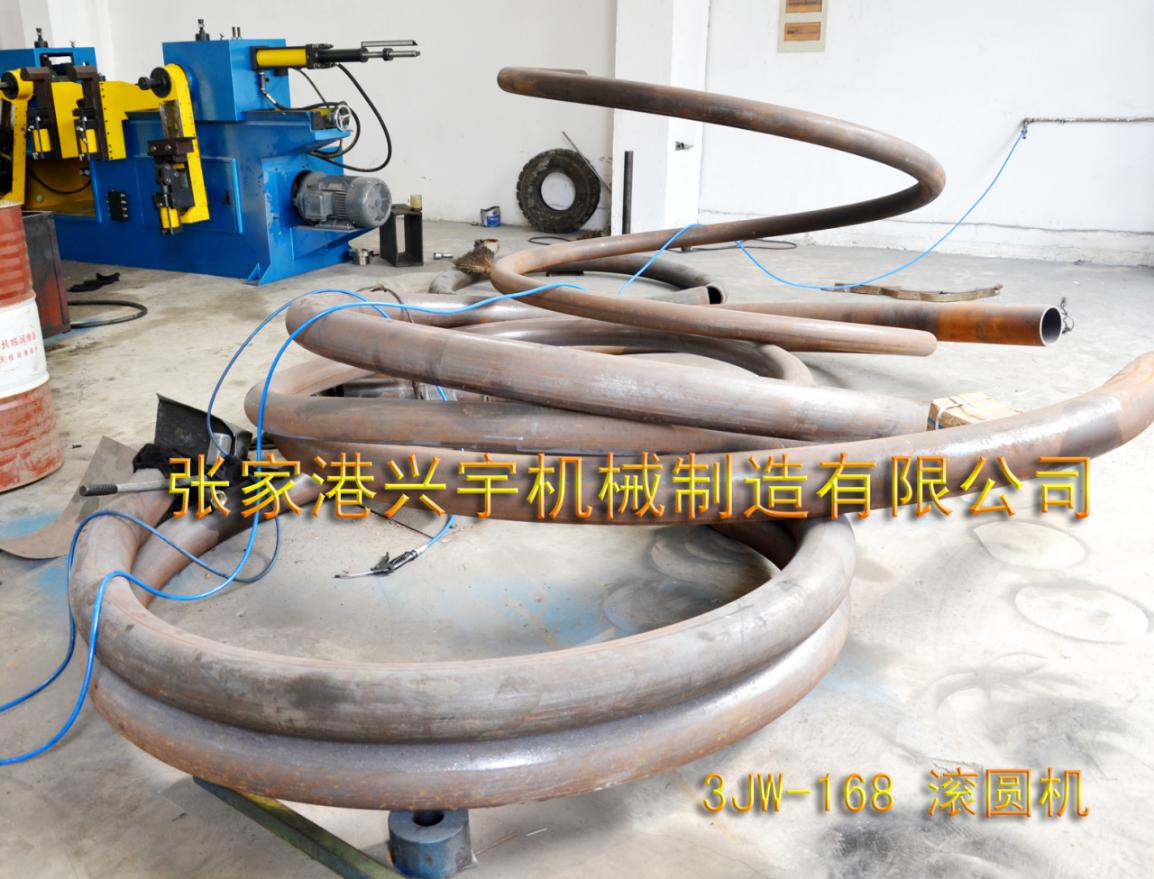

圖片展示
