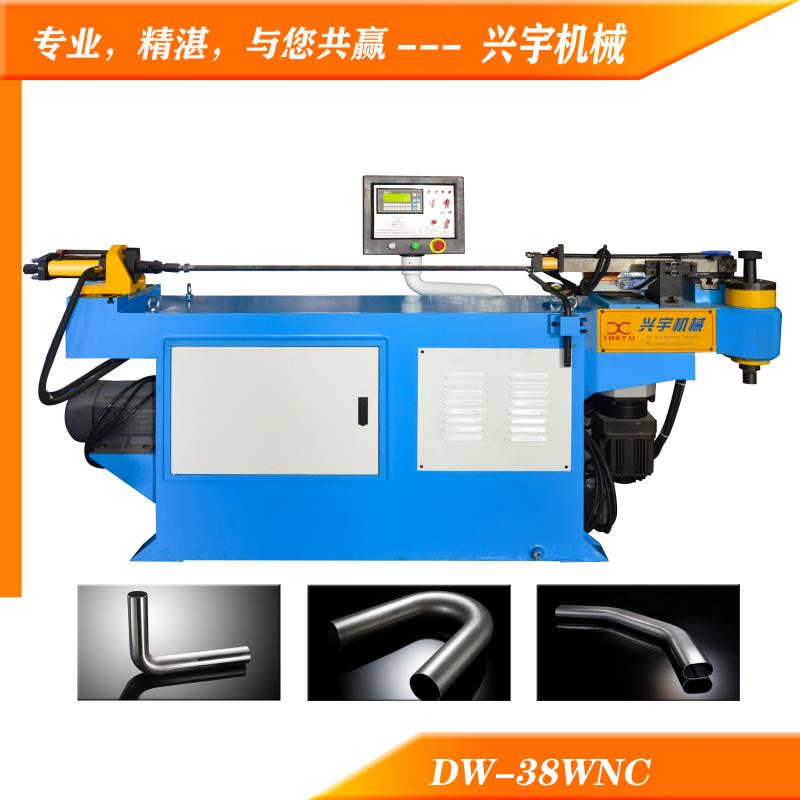

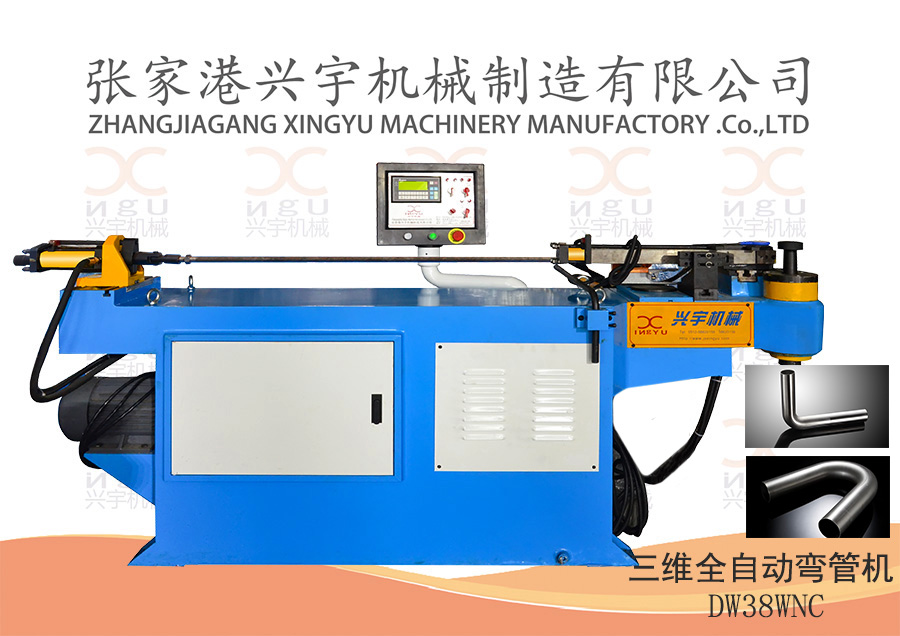

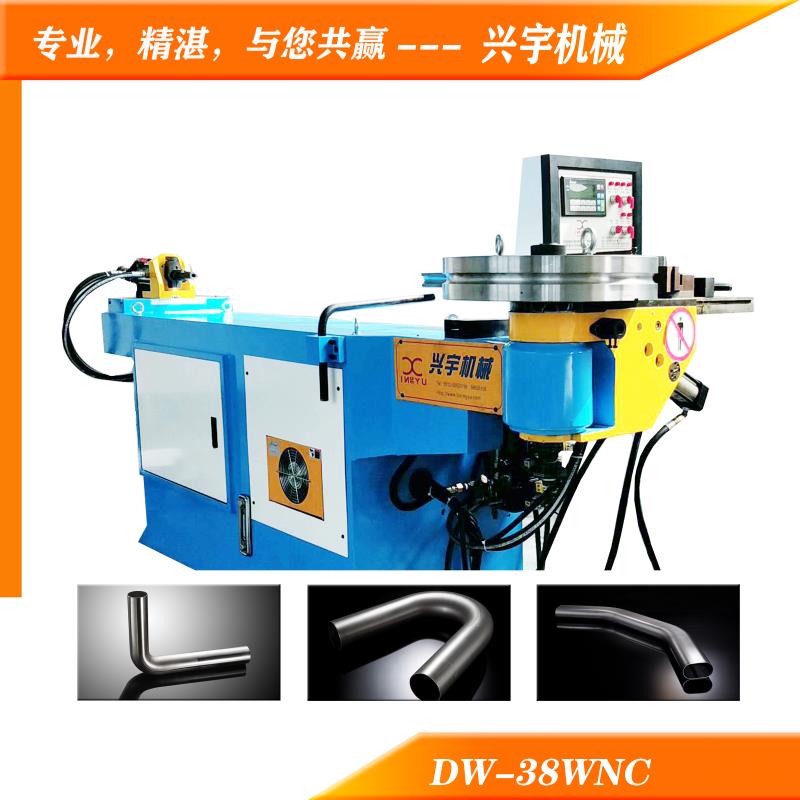

DW38WNC單頭數控液壓彎管機

一、技術參數：

二、性能特點：

1.文本顯示、PLC控制、機器運作十分穩定。
2.具有手動、自動、半循環、全循環等多種功能任意選擇。
3.五種角度設置（0-190度任意選擇）可單一選擇亦可多種連續選擇。
4.移動式腳踏開關、具有自動啟動、緊急停止、緊停繼續三種功能，安全性高。
5.具有冷卻循環系統、使機器運行更穩。
6.模具更換簡單方便，便利于彈性生產。
7.機頭、彎管臂設計精巧，提供最大彎管空間。

三、工作原理介紹

本機由主傳動機構、芯棒機構、頂料機構、夾料機構、電器系統及液壓系統等主要部分組成。工作時，由電動機帶動油泵旋轉，供給壓力油，微電腦（PLC）發出指令，控制各電磁閥的開啟、關閉，使各油缸按一定順序和規律動作，以達到彎管的目的。

四、概況：

DW38、50-WNC型單頭液壓彎管機微電腦控制、液壓驅動、中文字幕顯示、人機對話式操作，實現冷態下管材、型材的彎曲成形。文本顯示器可設置多種角度，移動式腳踏開關具有啟動、急停、急停繼續三種功能，使操作靈活、方便、可靠是一種經濟、實用的管材、型材加工設備。

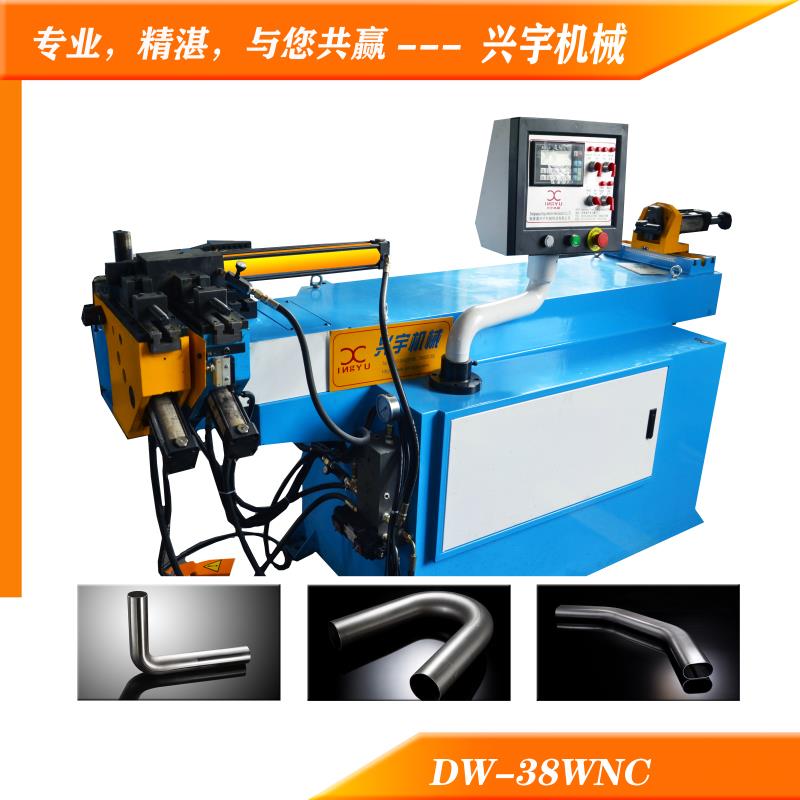

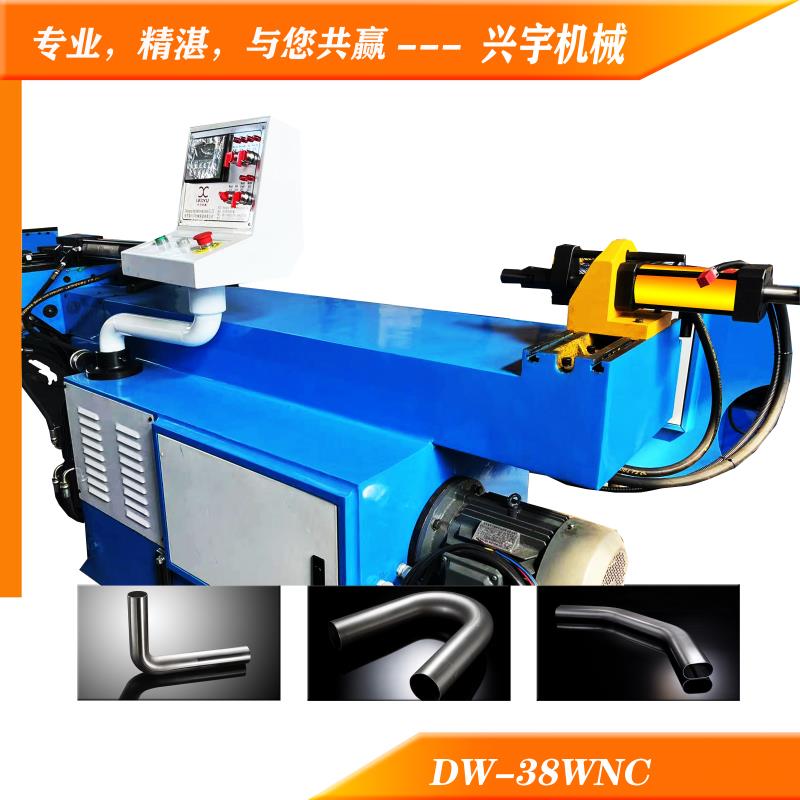

五、圖片展示：

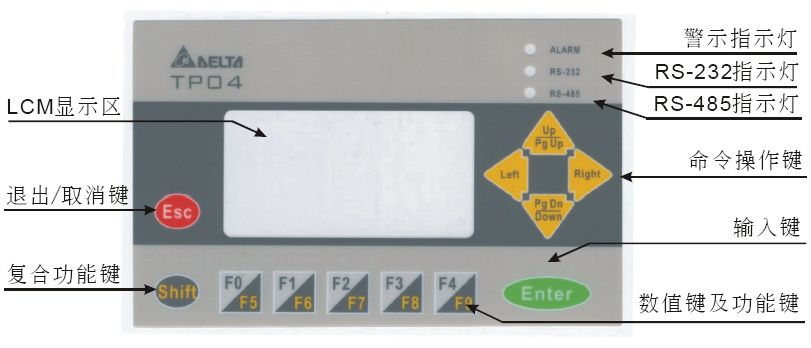

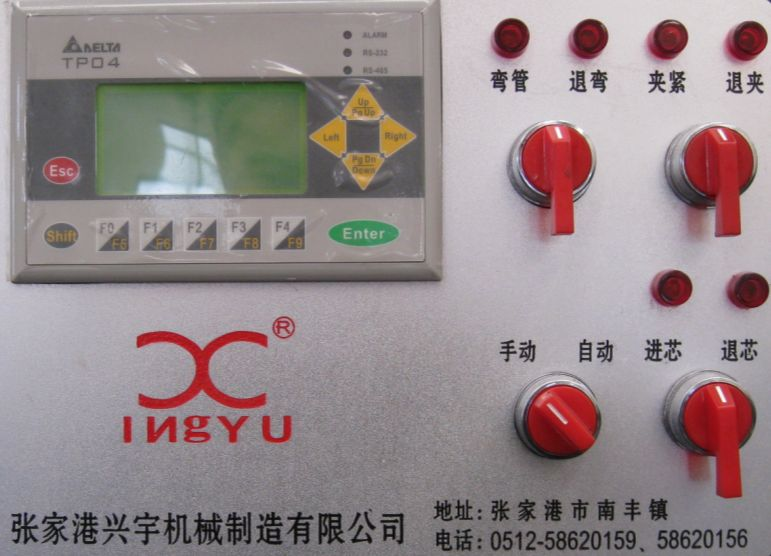

控制面板功能顯示

2.文本顯示說明

六、四種工作模式說明：

手動工作模式（通電初始工作模式為“手動”）：

(1).按相應動作鍵可以執行相應的各個動作；

(2).手動彎管時，當彎到第一個設定彎角時停止彎角（方便試模）；

(3).有傳感器的油缸，無論是否有手動鍵按下，當傳感器有信號時則停止動作；

(4).在進行夾緊、退彎操作時，輔推必須到位。

半自動工作模式：

    2.1選擇有芯工作模式

     第一步：手動進芯后，把選擇開關“手動”轉至“自動” ；

     第二步：裝好工件；

     第三步：踩腳踏開關，自動夾緊工件，開始自動彎管，彎角等于設定角度后彎管動作停止，并自動退芯、退夾；

     第四步：取出工件；

     第五步：踩腳踏開關，自動退彎至原點后自動進芯，結束！

    2.2選擇無芯工作模式

     第一步：手動退芯至退芯感應開關（X11）燈亮后，選擇開關“手動”轉至“自動” ；

     第二步：裝好工件；

     第三步：踩腳踏開關，自動夾緊工件，開始自動彎管，彎角等于設定角度后彎管動作停止，并退夾；

     第四步：取出工件；

     第五步：踩腳踏開關，自動退彎至原點后，結束！

全自動工作模式：

 全自動只有在無芯狀態下工作即在半自動過程中取完工件后，無須腳踏即可退彎。

七、裝箱單

主機：一臺

密封圈：一套

內六角扳手：一套

模具：按合同提供

操作說明書：一份

附：機械主要構件及主要元器件：
